- Potência: 5kW
- Torque: 23.9Nm
- Velocidade: 2000rpm
- Relação de engrenagem: 1/5
- Proteção: IP67
- Encoder: 26-bit
- Freio: Eletromagnético
- SKU: HK-ST502BG7 1/5
Descubra o servo motor AC com engrenagem Mitsubishi Electric MELSERVO J5, modelo HK-ST502BG7 1/5. Ideal para aplicações industriais exigentes.
Fabricante: Mitsubishi Electric
SKU: HK-ST502BG7 1/5
Visão geral
Este é um servomotor rotativo AC com engrenagem, fabricado pela Mitsubishi Electric, pertencente à série MELSERVO J5. Ele é equipado com freio eletromagnético e feedback absoluto de alta resolução (encoder de 26 bits).
O motor possui uma caixa de engrenagens de alta precisão com relação de redução de 1/5, eixo de saída reto e estrutura de refrigeração natural totalmente fechada. É projetado para aplicações de inércia e potência médias, oferecendo desempenho confiável em ambientes industriais.
Principais recursos
- Servomotor rotativo AC com engrenagem
- Eixo reto com freio eletromagnético integrado
- Encoder absoluto de 26 bits integrado
- Caixa de engrenagens de alta precisão com relação 1/5
- Potência nominal de saída de 5000W / 5kW
- Torque nominal de 23.9Nm
- Velocidade rotacional nominal de 2000rpm
- Montagem flangeada 176x176mm
- Grau de proteção IP67
- Operação em temperatura ambiente de 0…+60°C
- Codificador de posição absoluta sem bateria
- Conectores de travamento rápido para encoder, freio e alimentação
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série MELSERVO J5 |
| Nome da subgama | Série HK-ST |
| Funções | Servomotor / motor de engrenagem rotativo AC com engrenagem |
| Projeto | Eixo reto, freio e/ou integrado, codificador de feedback absoluto integrado (26 bits), caixa de engrenagens de alta precisão 1/5 (saída do eixo), estrutura de refrigeração natural totalmente fechada (TENC), capacidade de inércia/potência média, refrigeração natural. |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 27A (com amplificador de 200Vac) |
| Potência ativa nominal (kW) | 5000W / 5kW |
| Velocidade de rotação | 2000rpm / 4000rpm (máxima) |
| Torque | 23.9Nm nominal |
| Torque máximo | 71.7Nm |
| Momento de inércia | 0.00873kg.m² (87.3kg.cm²) |
| Modo de montagem | Montagem flangeada 176x176mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP67 |

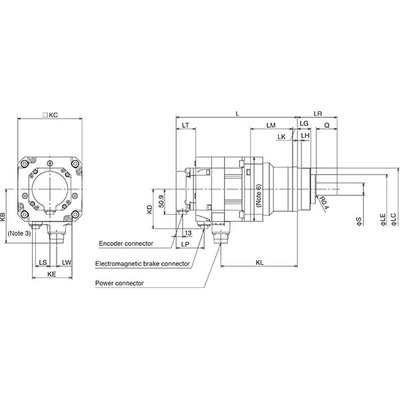

| Dimensões | A228.8mm x L176mm x P483.5mm |
| Altura líquida (mm) | 228.8 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 483.5 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 1663 N |
| Carga axial máxima | 5751 N |
| Corrente máxima | 90 A |
| Código de pedido / SKU do fabricante | HK-ST502BG7 1/5 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKST502BG715 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Codificador de posição absoluta sem bateria, cabos para o codificador, freios eletromagnéticos e alimentação equipados com trava de toque único. |
| Relação de engrenagem | 1/5 (caixa de engrenagens) |
| Acessórios recomendados | Para torque padrão, use amplificadores – MR-J5-500A-RJ – MR-J5-500G-RJ – MR-J5-500G-RJN1. Para torque mais alto, use amplificadores – MR-J5-700A-RJ – MR-J5-700G-RJ – MR-J5-700G-RJN1. Use cabos de amplificador motor conforme a seguir: Cabo do encoder para HK-ST – Vida útil padrão de flexão: 2m (MR-J3ENSCBL2M-L) / 5m (MR-J3ENSCBL5M-L). Vida útil longa de flexão: 2m (MR-J3ENSCBL2M-H) / 5m (MR-J3ENSCBL5M-H) / 10m (MR-J3ENSCBL10M-H) / 15m (MR-J3ENSCBL15M-H) / 17m (MR-J3ENSCBL17M-H) / 20m (MR-J3ENSCBL20M-H) / 30m (MR-J3ENSCBL30M-H) / 40m (MR-J3ENSCBL40M-H) / 50m (MR-J3ENSCBL50M-H) / 60m (MR-J3ENSCBL60M-H). Cabo do encoder para conectar um encoder do lado da carga: Vida útil padrão de flexão: 2m (MR-EKCBL2M-H) / 5m (MR-EKCBL5M-H). |
Documentos
Este modelo é um substituto direto para o código HKST502BG715.
