Principais recursos
- Servomotor rotativo AC com engrenagem / motor de engrenagem
- Eixo reto
- Freio eletromecânico integrado
- Codificador de feedback absoluto (26 bits) integrado
- Redutor de alta precisão 1/45 (saída por flange)
- Estrutura TENC (Resfriamento Natural Totalmente Fechado)
- Baixa inércia / pequena capacidade de potência
- Conector “tudo-em-um” para simplificação da conexão
- Codificador absoluto sem bateria
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família de produtos | Série MELSERVO J5 |
| Nome da sub-gama | Série HK-KT |
| Funções | Servomotor rotativo AC com engrenagem / motor de engrenagem |
| Projeto | Eixo reto, freio eletromecânico integrado, codificador de feedback absoluto (26 bits) integrado, redutor de alta precisão 1/45 (saída por flange), estrutura TENC (Resfriamento Natural Totalmente Fechado), baixa inércia / pequena capacidade de potência, resfriamento natural |
| Tensão de alimentação (AC) | Classe de 200 VCA ou 400 VCA |
| Corrente nominal | 1,2 A (com amplificador de 200 VCA ou 400 VCA) |
| Potência ativa nominal (kW) | 100 W / 0,1 kW |
| Velocidade de rotação | 3000 rpm, 6000 rpm (máxima) |
| Torque | 0,32 Nm nominal |
| Torque máximo | 0,96 Nm |
| Momento de inércia | 0,0000134 kg.m² (0,134 kg.cm²) |
| Modo de montagem | Montagem por flange de 40×40 mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864 ppr) |
| Grau de proteção | IP44 |

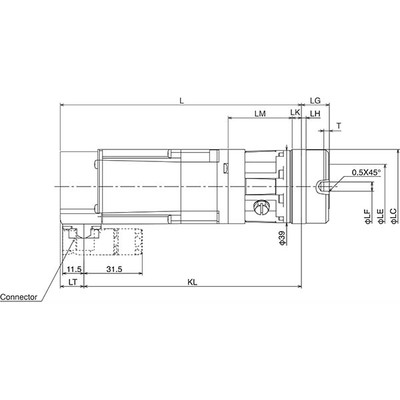

| Dimensões | A 81,8 mm x L 90 mm x P 196,5 mm |
| Altura líquida (mm) | 81,8 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 196,5 mm |
| Temperatura ambiente para operação | 0…+60 °C |
| Temperatura ambiente para armazenamento | -25 °C…+70 °C |
| Carga radial máxima | 804 N |
| Carga axial máxima | 2833 N |
| Corrente máxima | (com amplificador de 200 VCA ou 400 VCA) 4,6 A |
| Código de pedido / SKU do fabricante | HK-KT13BG5 1/45 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKKT13BG5145 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Para aplicações de alta precisão, codificador de posição absoluto sem bateria, os servomotores possuem um conector “tudo-em-um” que torna a conexão simples. |
| Relação de engrenagem | 1/45 (redutor) |
Documentos
Para este produto, consulte a seção de acessórios recomendados no catálogo para identificação de amplificadores e cabos compatíveis.
