Visão geral
Este é um servomotor rotativo de corrente alternada (CA) com redutor, modelo MELSERVO J5 da Mitsubishi Electric. O motor possui eixo reto, freio eletromagnético integrado e feedback de encoder absoluto de 26 bits.
Equipado com um redutor de alta precisão com relação de 1/45, o servomotor oferece uma solução compacta e eficiente para aplicações que exigem alta precisão e torque controlado. Sua estrutura de resfriamento natural e baixa inércia o tornam adequado para diversas aplicações industriais.
O design visa simplificar a conexão através de um conector tudo-em-um, facilitando a instalação e manutenção em sistemas automatizados.
Principais recursos
- Servomotor rotativo de CA com redutor
- Eixo reto
- Freio eletromagnético integrado
- Encoder absoluto de 26 bits integrado
- Redutor de alta precisão com relação 1/45
- Estrutura de resfriamento natural totalmente fechada (TENC)
- Baixa inércia e baixa capacidade de potência
- Conector tudo-em-um para simplificação de conexão
Especificações

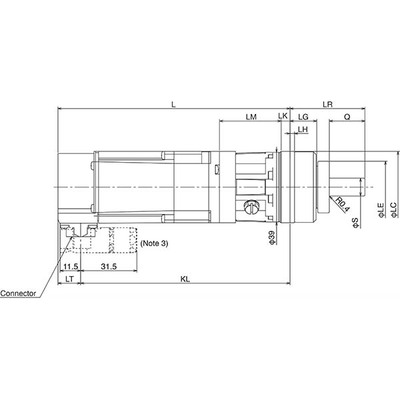

| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor de CA |
| Série / Nome da família do produto | Série MELSERVO J5 |
| Nome da subgama | Série HK-KT |
| Funções | Servomotor rotativo de CA com redutor |
| Design | Eixo reto, freio e/m integrado, encoder absoluto de feedback integrado (26 bits), redutor de alta precisão 1/45 (saída de eixo), estrutura de resfriamento natural totalmente fechada (TENC), baixa inércia / baixa capacidade de potência, resfriamento natural. |
| Tensão de alimentação (CA) | Classe de 200 VCA ou 400 VCA |
| Corrente nominal | 1,2 A (com amplificador de 200 VCA ou 400 VCA) |
| Potência ativa nominal (kW) | 100 W / 0,1 kW |
| Velocidade de rotação | 3000 rpm (nominal), 6000 rpm (máxima) |
| Torque nominal | 0,32 Nm |
| Torque máximo | 0,96 Nm |
| Momento de inércia | 0,0000134 kg.m² (0,134 kg.cm²) |
| Modo de montagem | Montagem com flange de 40×40 mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864 ppr) |
| Grau de proteção | IP44 |
| Dimensões | A 81,8 mm x L 90 mm x P 249,5 mm |
| Altura líquida (mm) | 81,8 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 249,5 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25 °C…+70 °C |
| Carga radial máxima | 804 N |
| Carga axial máxima | 2833 N |
| Corrente máxima | 4,6 A (com amplificador de 200 VCA ou 400 VCA) |
| Código do pedido / SKU do fabricante | HK-KT13BG7 1/45 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKKT13BG7145 |
| Conforme com o(s) padrão(ões) | Marca CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Para aplicações de alta precisão, encoder de posição absoluto sem bateria, os servomotores possuem um conector tudo-em-um que torna a conexão simples. |
| Relação de engrenagem | 1/45 (redutor) |
Documentos
Este produto é compatível com amplificadores das séries MR-J5. Para informações detalhadas sobre cabos recomendados e outras especificações, consulte a documentação técnica fornecida. Entre em contato para mais informações.
