Visão geral

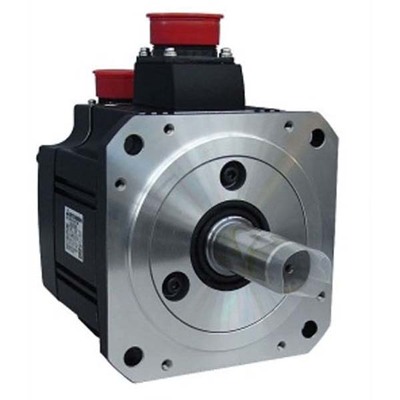

Este motor servo AC sem escovas da série MELSERVO J2S da Mitsubishi Electric é um motor rotativo com eixo com chaveta, freio eletromagnético integrado e encoder de feedback absoluto de 17 bits. Possui um selo de óleo e uma estrutura de tipo plano, otimizada para baixa inércia e capacidade de média potência.
Com uma saída nominal de 200W (0.2kW) e velocidade rotacional nominal de 3000rpm, este motor opera em uma classe de tensão de alimentação de 200Vac e apresenta um torque nominal de 0.64Nm. A montagem é realizada por flange de 80x80mm e o grau de proteção é IP65, garantindo robustez em ambientes industriais.
Principais recursos
- Motor servo AC sem escovas rotativo
- Eixo com chaveta
- Freio eletromagnético (e/m) integrado
- Encoder de feedback absoluto de 17 bits integrado
- Selo de óleo
- Estrutura de tipo plano
- Baixa inércia / Capacidade de média potência
- Montagem em flange de 80x80mm
- Grau de proteção IP65
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série / nome da família do produto | MELSERVO J2S series |
| Nome da sub-gama | HC-UF series |
| Funções | Motor servo AC sem escovas rotativo |
| Design | Eixo com chaveta, freio e/m integrado, encoder absoluto de feedback (17 bits) integrado, selo de óleo, estrutura de tipo plano, baixa inércia / capacidade de média potência |
| Tensão de alimentação (AC) | Classe de 200Vac |
| Corrente nominal | 1.5A |
| Potência ativa nominal (kW) | 200W / 0.2kW |
| Velocidade de rotação | 3000rpm (nominal) / 4500rpm (máxima) |
| Torque | 0.64Nm (nominal) |
| Torque máximo | 1.9Nm |
| Momento de inércia | 0.0000323kg.m² (0.323kg.cm²) |
| Modo de montagem | Montagem em flange de 80x80mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP65 |
| Dimensões | A90mm x L80mm x P141mm |
| Altura líquida (mm) | 90 mm |
| Largura líquida (mm) | 80 mm |
| Profundidade líquida (mm) | 141 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 4.95 A |
| Código de pedido / SKU do fabricante | HC-UFS23BK |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto é identificado pelo SKU HC-UFS23BK. Informações sobre compatibilidade ou substituições não estão explicitamente disponíveis neste material.
