Principais recursos

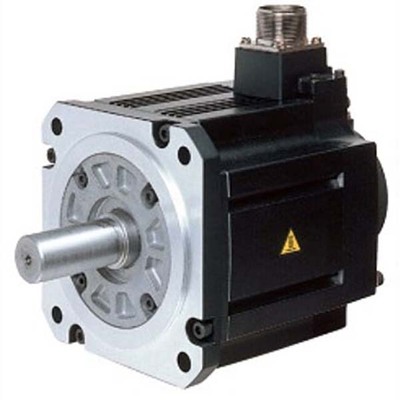

- Motor servo AC brushless rotativo
- Eixo reto
- Freio eletromecânico integrado
- Encoder absoluto integrado (17 bits)
- Baixa inércia / Capacidade de pequena potência
- Montagem por flange 40x40mm
- Grau de proteção IP55
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / Nome da família do produto | MELSERVO J2S series |
| Nome da sub-gama | HC-MF series |
| Funções | Motor servo AC brushless rotativo |
| Projeto | Eixo reto com freio eletromecânico integrado e encoder absoluto integrado (17 bits) de ultra baixa inércia / pequena capacidade de potência |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 0.85A |
| Potência ativa nominal (kW) | 100W / 0.1kW |
| Velocidade de rotação | 3000rpm 4500rpm (máxima) |
| Torque | 0.32Nm nominal |
| Torque máximo | 0.95Nm |
| Momento de inércia | 0.0000032kg.m² (0.032kg.cm²) |
| Modo de montagem | Montagem por flange 40x40mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP55 |
| Dimensões | A55.7mm x L42mm x P149.5mm |
| Altura líquida (mm) | 55.7 mm |
| Largura líquida (mm) | 42 mm |
| Profundidade líquida (mm) | 149.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 2.6 A |
| Código de pedido / SKU do fabricante | HC-MFS13B |
| Status do produto do fabricante | Descontinuado |
Documentos
Observação: O produto está descontinuado pelo fabricante.
