Visão geral
Servo motor rotativo CA sem escovas com eixo reto e codificador absoluto integrado (1Mppr) da série HF da Mitsubishi Electric. Projetado para aplicações exigentes, este motor oferece alta confiabilidade e desempenho.
Possui uma potência nominal de 2000W (2kW), corrente nominal de 3.4A e uma classe de tensão de alimentação de 400Vac. O torque nominal é de 6.4Nm, com torque de parada de 13.7Nm, e alcança velocidade rotacional nominal de 3000rpm.
Este modelo apresenta feedback de 20 bits (equivalente a 1000000ppr) para posicionamento preciso e possui grau de proteção IP67, garantindo resistência contra poeira e imersão em água. É classificado para operar em temperaturas ambientes de 0 a 40°C.
Principais recursos
- Servo motor CA sem escovas rotativo
- Eixo reto com codificador absoluto integrado (1Mppr)
- Potência nominal de 2000W / 2kW
- Feedback de 20 bits (1000000ppr)
- Tensão de alimentação 400Vac
- Torque nominal de 6.4Nm
- Velocidade rotacional de 3000rpm
- Montagem por flange de 114.3×114.3mm
- Grau de proteção IP67
- Temperatura de operação: 0…+40 °C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor CA |
| Série / nome da família do produto | Série HF |
| Funções | Servo motor rotativo CA sem escovas |
| Projeto | Eixo reto com codificador absoluto integrado (1Mppr) de inércia média |
| Tensão de alimentação (CA) | Classe 400Vac |
| Corrente nominal | 3.4A |
| Potência ativa nominal (kW) | 2000W / 2kW |
| Velocidade rotacional | 3000rpm 4000rpm (máxima) |
| Torque | 6.4Nm nominal |
| Torque máximo | 47Nm |
| Torque de parada | 13.7Nm |
| Momento de inércia | 0.00383kg.m² (38.3kg.cm²) |
| Modo de montagem | Montagem por flange de 114.3×114.3mm |
| Resolução | Feedback de 20 bits (equivalente a 1000000ppr) |
| Grau de proteção | IP67 |

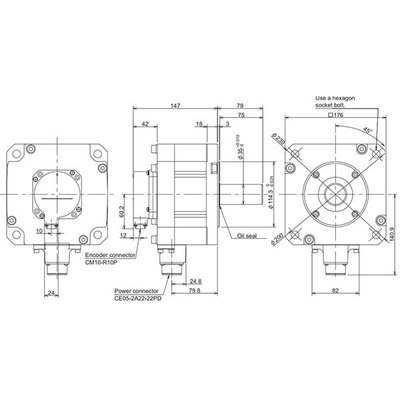

| Dimensões | A228.9mm x L176mm x P226mm |
| Altura líquida (mm) | 228.9 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 226 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 28.5 A |
| Código de pedido / SKU do fabricante | HF-H204S-A51 |
| Status do produto do fabricante | Comercializado |
