Visão geral

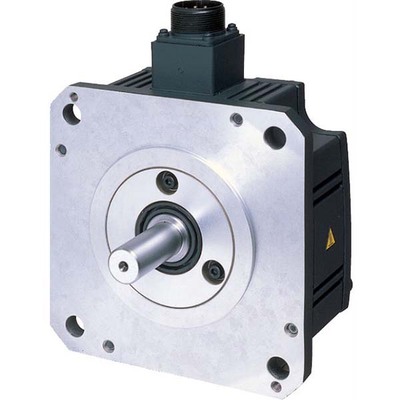

O servo motor AC sem escovas rotativo, série MELSERVO J4, modelo HG-UR502K da Mitsubishi Electric, é projetado para aplicações industriais que exigem alta precisão e confiabilidade. Com uma potência nominal de 5000W (5kW) e torque nominal de 23.9Nm, este motor é capaz de operar a uma velocidade nominal de 2000rpm, tornando-o ideal para tarefas que demandam força e agilidade.
Este equipamento se destaca pelo seu feedback absoluto de 22 bits, que garante a exatidão da posição em todo o ciclo de operação, e pela sua estrutura com eixo chavetado e retentor de óleo. A classificação de proteção IP65 assegura resistência a poeira e jatos d’água, permitindo sua instalação em ambientes industriais diversos. O fornecimento de tensão é da classe 200Vac.
Principais recursos
- Servo motor AC rotativo sem escovas
- Feedback absoluto de 22 bits
- Eixo com chaveta
- Retentor de óleo
- Estrutura plana
- Capacidade de média potência
- Refrigeração natural
- Conexões: 2 conectores tipo MS
- Montagem: Flange de 220x220mm
- Grau de proteção: IP65
- Faixa de temperatura operacional: 0…+40 °C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da sub-gama | Série HG-UR |
| Funções | Servomotor AC rotativo sem escovas |
| Design | Eixo com chaveta, codificador absoluto integrado (22 bits), retentor de óleo, tipo plano, capacidade de média potência, refrigeração natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 28A |
| Potência ativa nominal (kW) | 5000W / 5kW |
| Velocidade rotacional | 2000rpm (nominal), 3000rpm (máxima) |
| Torque | 23.9Nm (nominal) |
| Torque máximo | 71.6Nm |
| Momento de inércia | 0.0115kg.m² (115kg.cm²) |
| Tipo de conexão | 2 conectores tipo MS |
| Modo de montagem | Montagem flangeada de 220x220mm |
| Resolução | Feedback de 22 bits (equivalente a 4194304ppr) |
| Grau de proteção | IP65 |
| Dimensões | A274.9mm x L220mm x P229.5mm |
| Altura líquida (mm) | 274.9 mm |
| Largura líquida (mm) | 220 mm |
| Profundidade líquida (mm) | 229.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Carga radial máxima | 1176 N |
| Carga axial máxima | 784 N |
| Corrente máxima | 84 A |
| Código de pedido / SKU do fabricante | HG-UR502K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HGUR502K |
| Em conformidade com norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
Documentos
Acessórios recomendados incluem amplificadores para uso em 1 eixo, cabos de encoder e cabos de alimentação específicos da série. Consulte a documentação técnica para obter detalhes completos sobre compatibilidade e seleção de cabos.
