Visão geral

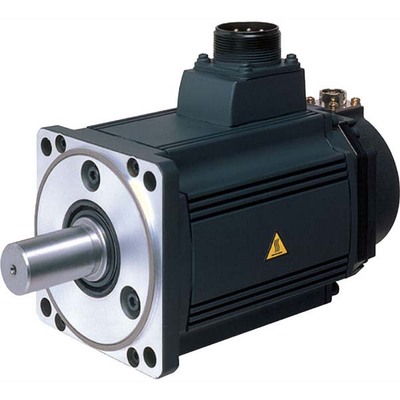

Este é um servo motor rotativo AC brushless da série MELSERVO J4 da Mitsubishi Electric, projetado para aplicações de alta performance. Equipado com eixo reto, freio eletromagnético embutido e feedback absoluto do tipo encoder com resolução de 22 bits, este motor oferece precisão e confiabilidade.
O modelo HG-RR103B apresenta uma saída nominal de 1000W (1kW), corrente nominal de 6.1A e opera em classe de tensão de 200Vac. Seu torque nominal é de 3.2Nm, com velocidade rotacional nominal de 3000rpm, sendo ideal para diversas aplicações industriais que demandam controle de movimento preciso.
Com flange de montagem de 100x100mm e classificação de proteção IP65, o motor é resistente a poeira e jatos d’água, garantindo operação em ambientes industriais desafiadores. Utiliza conectores tipo MS e opera em temperaturas ambientes de 0 a 40°C.
Principais recursos
- Servo motor rotativo AC brushless
- Eixo reto
- Freio eletromagnético embutido
- Feedback absoluto encoder (22-bit)
- Retentor de óleo
- Resfriamento natural
- Conectores tipo MS
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da subgama | Série HG-RR |
| Funções | Servo motor rotativo AC brushless |
| Projeto | Eixo reto com freio e/m embutido, encoder de feedback absoluto (22 bits) e retentor de óleo, inércia ultra-baixa / capacidade de média potência, resfriamento natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 6.1A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade de rotação | 3000rpm (nominal), 6000rpm (máxima) |
| Torque nominal | 3.2Nm |
| Torque máximo | 8Nm |
| Momento de inércia | 0.000185kg.m² (1.85kg.cm²) |
| Tipo de conexão | Conectores tipo MS |
| Modo de montagem | Montagem em flange 100x100mm |
| Resolução | Feedback de 22 bits (equivalente a 4194304ppr) |
| Grau de proteção | IP65 |
| Dimensões | A144.8mm x L100mm x P228mm |
| Altura líquida (mm) | 144.8 mm |
| Largura líquida (mm) | 100 mm |
| Profundidade líquida (mm) | 228 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Carga radial máxima | 686 N |
| Carga axial máxima | 196 N |
| Corrente máxima | 18 A |
| Código de pedido / SKU do fabricante | HG-RR103B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HGRR103B |
| Em conformidade com a(s) norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
Documentos
Este produto é compatível com os amplificadores da série MR-J4. Para cabos, consulte as opções de cabos de encoder e de alimentação listadas nas especificações técnicas.
Entre em contato para mais informações sobre este servo motor.
