Principais recursos

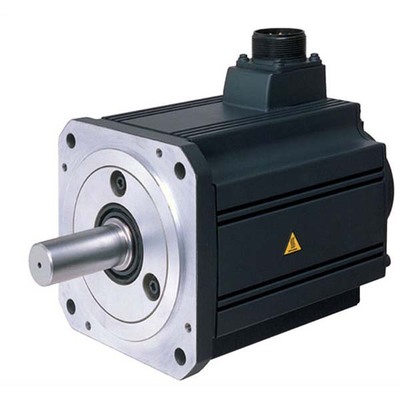

- Servo motor AC brushless rotativo
- Eixo reto
- Freio eletromecânico integrado
- Encoder absoluto (18 bits) com feedback
- Selo de óleo
- Baixa inércia / Capacidade de média a grande potência
- Resfriamento por ventoinha
- Tensão de alimentação: 200Vac classe
- Corrente nominal: 5.9A
- Potência ativa nominal: 1kW
- Velocidade rotacional: 2000rpm (nominal) / 3000rpm (máxima)
- Torque nominal: 4.78Nm
- Torque máximo: 14.4Nm
- Momento de inércia: 0.000672kg.m²
- Montagem em flange: 130x130mm
- Resolução de feedback: 18 bits (260000ppr)
- Grau de proteção: IP65
- Dimensões: 176mm (A) x 130mm (L) x 252mm (P)
- Temperatura ambiente de operação: 0…+40 °C
- Temperatura ambiente de armazenamento: -15°C…+70 °C
- Corrente máxima: 18 A
- Adequado para máquinas industriais de uso geral, alimentadores de rolo, carregadores e descarregadores, sistemas de manuseio de materiais de alta produção.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | Série MELSERVO J3 |
| Nome da sub-linha | Série HC-LP |
| Funções | Servo motor AC brushless rotativo |
| Projeto | Eixo reto, freio e/m embutido, codificador absoluto embutido (18 bits), selo de óleo, baixa inércia / capacidade de média a grande potência, resfriamento por ventoinha |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 5.9A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade rotacional | 2000rpm / 3000rpm (máxima) |
| Torque | 4.78Nm nominal |
| Torque máximo | 14.4Nm |
| Momento de inércia | 0.000672kg.m² (6.72kg.cm²) |
| Modo de montagem | Montagem em flange de 130x130mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP65 |
| Dimensões | A176mm x L130mm x P252mm |
| Altura líquida (mm) | 176 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 252 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 18 A |
| Código de pedido / SKU do fabricante | HC-LP102B |
| Status do produto do fabricante | Descontinuado |
| Benefícios | Perfeito para máquinas industriais de uso geral, aplicação para alimentadores, carregadores e descarregadores, sistemas de manuseio de materiais de alta produção. |
Documentos
- Mitsubishi Electric – Série MELSERVO J3 – Catálogo.pdf
- Mitsubishi Electric – Série MELSERVO J3 – Servo Linear LM – Catálogo.pdf
Este produto é descontinuado pelo fabricante. Para informações sobre compatibilidade ou substituições, consulte a documentação disponível ou entre em contato.
