Visão geral
Servo motor rotativo AC brushless com eixo cônico e codificador absoluto integrado (18 bits) da Mitsubishi Electric, série HF. Este motor oferece uma potência nominal de saída de 4500W / 4,5kW e conta com um feedback de 18 bits, equivalente a 260000 pulsos por rotação (ppr).
Possui corrente nominal de 19A, classe de tensão de alimentação de 200Vca, torque nominal de 14,3Nm e torque de parada de 37,2Nm. A velocidade rotacional nominal atinge 3000rpm, com uma flange de montagem de 176x176mm e grau de proteção IP67. É classificado para operação em temperaturas ambientes de 0 a 40°C.
Principais recursos
- Servo motor rotativo AC brushless
- Eixo cônico com codificador absoluto integrado (18 bits)
- Potência nominal de 4,5kW
- Velocidade nominal de 3000rpm
- Proteção IP67
- Montagem em flange de 176x176mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | Série HF |
| Funções | Servo motor rotativo AC brushless |
| Design | Eixo cônico com codificador absoluto integrado (18 bits), inércia média |
| Tensão de alimentação (AC) | Classe 200Vca |
| Corrente nominal | 19A |
| Potência ativa nominal (kW) | 4500W / 4,5kW |
| Velocidade de rotação | 3000rpm 3500rpm (máxima) |
| Torque | 14,3Nm nominal |
| Torque máximo | 122Nm |
| Torque de parada | 37,2Nm |
| Momento de inércia | 0,0112kg.m² (112kg.cm²) |
| Modo de montagem | Montagem em flange de 176x176mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP67 |

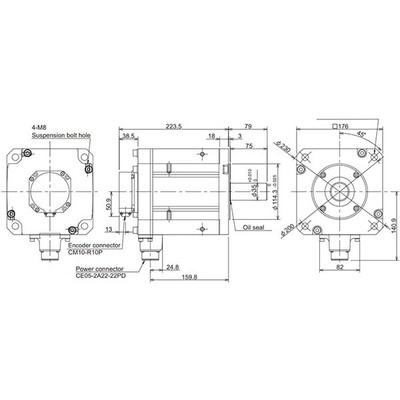

| Dimensões | A228,9mm x L176mm x P302,5mm |
| Altura líquida (mm) | 228,9 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 302,5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 104,2 A |
| Código de pedido / SKU do fabricante | HF453T-A48 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de inércia média Garante precisão em máquinas de inércia alta Adequado para máquinas que exigem aceleração rápida |
Documentos
Este produto é um servo motor AC brushless fabricado pela Mitsubishi Electric.
Entre em contato conosco para mais informações.
