Servo Motor AC Brushless Mitsubishi HF354BS-A51 3,5kW Servo Motor AC Brushless Mitsubishi Electric HF354BS-A51, 3,5kW, 3000RPM, Freio e Encoder Absoluto IP67.
Visão geral
Servo motor rotativo AC sem escovas com eixo reto, freio eletromecânico integrado e encoder absoluto de feedback (1Mppr) da série HF da Mitsubishi Electric. Este motor oferece uma saída nominal de 3500W ou 3,5kW e possui um feedback de 20 bits, equivalente a 1.000.000 pulsos por revolução.
Com uma classe de tensão de alimentação de 200Vac, o motor atinge um torque nominal de 11,1 Nm, torque de estol de 22,5 Nm e uma velocidade rotacional nominal de 3000rpm. O design inclui montagem por flange de 176x176mm e proteção IP67, sendo adequado para temperaturas ambientes de 0 a 40°C.
Principais recursos
- Servo motor rotativo AC sem escovas
- Eixo reto
- Freio eletromecânico integrado
- Encoder absoluto de feedback (1Mppr)
- Proteção IP67
- Refrigeração natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série/Nome da família do produto | Série HF |
| Funções | Servo motor rotativo AC sem escovas |
| Projeto | Eixo reto, freio e/m integrado, encoder absoluto de feedback (1Mppr) integrado, inércia média, refrigeração natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 12A |
| Potência ativa nominal (kW) | 3500W / 3,5kW |
| Velocidade de rotação | 3000rpm, 4000rpm (máxima) |
| Torque | 11,1Nm nominal |
| Torque máximo | 90Nm |
| Torque de estol | 22,5Nm |
| Momento de inércia | 0,00847kg.m² (84,7kg.cm²) |
| Modo de montagem | Montagem por flange 176x176mm |
| Resolução | Feedback de 20 bits (equivalente a 1.000.000ppr) |
| Grau de proteção | IP67 |

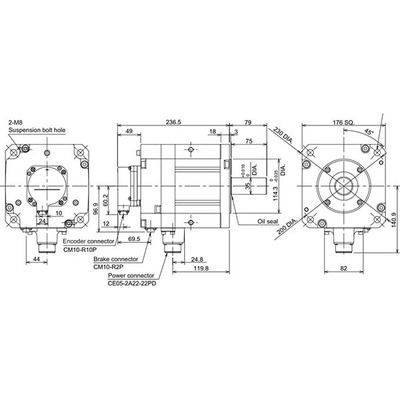

| Dimensões | A228,9mm x L176mm x P315,5mm |
| Altura líquida (mm) | 228,9 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 315,5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 116 A |
| Código de pedido / SKU do fabricante | HF354BS-A51 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de inércia média. Precisão de máquina de alta inércia é garantida. Adequado para máquinas que exigem aceleração rápida. |
