Principais recursos
- Servomotor rotativo AC sem escovas
- Eixo reto
- Freio eletromecânico integrado
- Encoder absoluto integrado (1Mppr)
- Resolução de feedback de 20 bits (equivalente a 1.000.000ppr)
- Potência nominal de 4500W / 4.5kW
- Tensão de alimentação de 400Vca
- Torque nominal de 14.3Nm
- Velocidade rotacional nominal de 3000rpm
- Montagem por flange 114.3×114.3mm
- Grau de proteção IP67
- Faixa de temperatura de operação de 0 a 40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série HF |
| Funções | Servomotor rotativo AC sem escovas |
| Design | Eixo reto, freio e/m integrado, encoder absoluto integrado (1Mppr), inércia média |
| Tensão de alimentação (AC) | Classe 400Vca |
| Corrente nominal | 6.7A |
| Potência ativa nominal (kW) | 4500W / 4.5kW |
| Velocidade de rotação | 3000rpm, 3500rpm (máxima) |
| Torque | 14.3Nm nominal |
| Torque máximo | 122Nm |
| Torque de parada | 37.2Nm |
| Momento de inércia | 0.0112kg.m² (112kg.cm²) |
| Modo de montagem | Montagem por flange 114.3×114.3mm |
| Resolução | Feedback de 20 bits (equivalente a 1.000.000ppr) |
| Grau de proteção | IP67 |

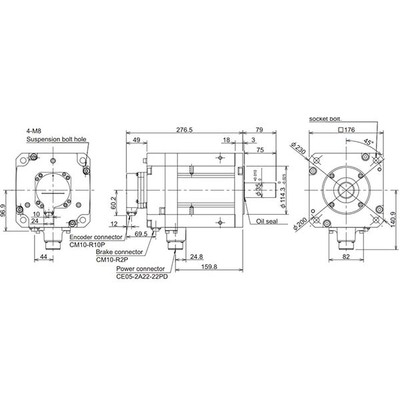

| Dimensões | A228.9mm x L176mm x P355.5mm |
| Altura líquida (mm) | 228.9 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 355.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 52.1 A |
| Código de pedido / SKU do fabricante | HF-H453BS-A51 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é fabricado pela Mitsubishi Electric.
Para mais informações sobre este ou outros produtos, entre em contato.
