Principais recursos
- Servomotor rotativo AC sem escovas
- Eixo reto
- Freio eletromecânico integrado
- Encoder de feedback absoluto integrado (1Mppr)
- Potência nominal de 1000W / 1kW
- Feedback de alta resolução (20 bits)
- Montagem com flange de 130x130mm
- Grau de proteção IP67
- Operação em 400Vac
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série HF |
| Funções | Servomotor rotativo AC sem escovas |
| Design | Eixo reto, freio eletromecânico integrado, encoder de feedback absoluto integrado (1Mppr), inércia média |
| Tensão de alimentação (AC) | Classe 400Vac |
| Corrente nominal | 1.8A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade de rotação | 3000rpm, 4000rpm (máxima) |
| Torque | 3.2Nm nominal |
| Torque máximo | 23.3Nm |
| Torque de estol (Stall torque) | 5.9Nm |
| Momento de inércia | 0.00119kg.m² (11.9kg.cm²) |
| Modo de montagem | Montagem com flange de 130x130mm |
| Resolução | Feedback de 20 bits (equivalente a 1000000ppr) |
| Grau de proteção | IP67 |

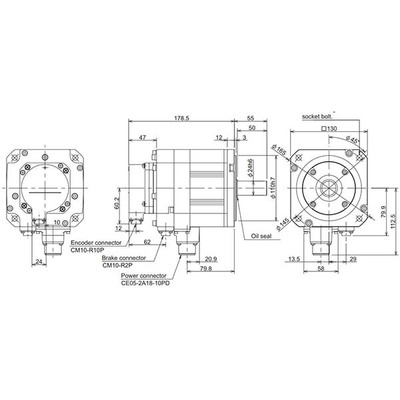

| Dimensões | A177.5mm x L130mm x P233.5mm |
| Altura líquida (mm) | 177.5 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 233.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 14.5 A |
| Código de pedido / SKU do fabricante | HF-H104BS-A51 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é da marca Mitsubishi Electric.
