Visão geral
O servo drive híbrido multi-eixos MDS-EM-SPV3 da Mitsubishi Electric é uma solução avançada para controle de movimento AC, projetado para acionar um máximo de três eixos de servo e um eixo spindle. Esta unidade contribui significativamente para a redução do porte de máquinas, oferecendo vantagens técnicas e otimização de espaço.
Com controle senoidal PWM e método de controle de corrente em malha totalmente fechada, este amplificador garante performance e precisão. O design inclui freio dinâmico integrado e resfriamento por ventilação forçada, assegurando operação contínua e confiável mesmo em condições exigentes.
O conector do motor possui um mecanismo anti-desinserção, minimizando erros de conexão. Além disso, suporta as funções Safe Torque Off (STO) e Safe Brake Control (SBC) para aprimoramento dos recursos de segurança, proporcionando um ambiente de trabalho mais seguro.
Principais recursos
- Servo drive híbrido multi-eixos para controle de movimento AC
- Capacidade de acionar até 3 eixos servo e 1 eixo spindle
- Controle PWM senoidal e controle de corrente em malha fechada
- Freio dinâmico integrado
- Resfriamento por ventilação forçada
- Mecanismo anti-desinserção no conector do motor
- Suporte a Safe Torque Off (STO) e Safe Brake Control (SBC)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / Nome da família do produto | Série MDS-EM-SPV3 |
| Funções | Servo drive/amplificador de spindle de movimento AC híbrido multi-eixos; controle PWM senoidal/método de controle de corrente; controle em malha totalmente fechada |
| Design | Freio dinâmico integrado; resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | máx. 200A (Spindle) / 3x120A (Servo) |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

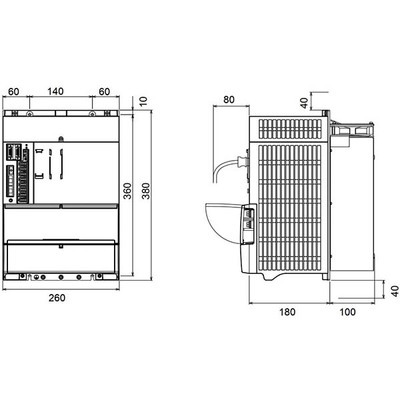

| Dimensões | A380mm x L260mm x P280mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 260 mm |
| Profundidade líquida (mm) | 280 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 65A entrada |
| Compatibilidade técnica com | Série HG |
| Código de pedido / SKU do fabricante | MDS-EM-SPV3-200120 |
| Status do produto do fabricante | Comercializado |
Documentos
Observação: O servo drive híbrido MDS-EM-SPV3 é tecnicamente compatível com a série HG da Mitsubishi Electric.
