Visão geral
Este é um servo drive/amplificador AC da linha MDS-EJH da Mitsubishi Electric, projetado para aplicações de movimento. Conta com freio dinâmico integrado e utiliza controle PWM senoidal com método de controle de corrente em malha fechada.
O equipamento opera com tensão de alimentação de 380 a 480Vac (classe 400V), com entrada trifásica (3P). Sua construção robusta oferece grau de proteção IP20 e é classificado para operação em temperaturas ambientes de 0 a 55°C, garantindo confiabilidade em diversas condições de instalação.
Principais recursos
- Servo drive/amplificador AC com freio dinâmico integrado
- Controle PWM senoidal e controle de corrente em malha fechada
- Tensão de alimentação 380-480Vac (3P)
- Grau de proteção IP20
- Operação em ambiente de 0 a 55°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MDS-EJH |
| Funções | Servo drive/amplificador AC, controle PWM senoidal, método de controle de corrente, controle em malha fechada completa |
| Projeto | Freio dinâmico integrado, resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 40A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

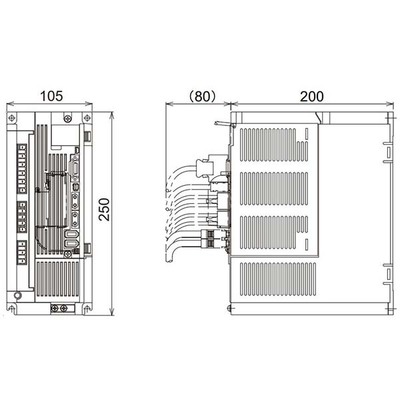

| Dimensões | A250mm x L105mm x P200mm |
| Altura líquida (mm) | 250 mm |
| Largura líquida (mm) | 105 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 7.9A entrada |
| Compatibilidade técnica com | Série HG |
| Corrente máxima | 40 A |
| Código de pedido / SKU do fabricante | MDS-EJH-V1-40 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Unidades de drive ultracompactas com fontes de alimentação integradas contribuem para a redução do tamanho do painel de controle. O processador central dedicado ao controle servo realiza um aumento na velocidade de controle, levando à melhoria do desempenho básico. Este drive contribui para controle de alta velocidade e alta precisão. O torque seguro desativado (STO – Safe Torque Off) e o controle de freio seguro (SBC – Safe Brake Control) são suportados para aprimorar os recursos de segurança. A unidade de drive do sistema MDS-EJH 400V está disponível. |
Documentos
Este produto é tecnicamente compatível com a série HG.
Entre em contato para mais informações.
