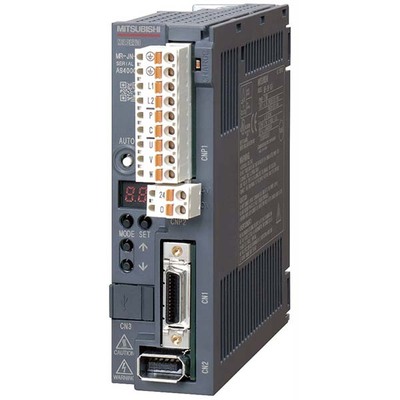

Servo Drive AC Mitsubishi Electric MR-JN-20A1 200W Servo Drive AC Mitsubishi Electric MR-JN-20A1 200W, 1,6A, 100-120V, com freio dinâmico e resistor regenerativo.
Visão geral
Este é um servo drive/amplificador de movimento AC da série MELSERVO JN, fabricado pela Mitsubishi Electric. Projetado para controle de movimento AC, ele utiliza um método de controle por senoidal PWM e controle de corrente, com opções de método de programação por tabela de pontos.
O dispositivo possui freio dinâmico e resistor regenerativo integrados, além de resfriamento natural. Sua faixa de tensão de alimentação é de 100V a 120V AC (classe 100V) com entrada monofásica de dois fios (2P). É classificado para operação em temperaturas ambientes de 0 a 55°C e possui grau de proteção IP20.
Principais recursos
- Servo drive/amplificador de movimento AC
- Controle senoidal PWM / controle de corrente
- Método de programação por tabela de pontos
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Resfriamento natural
- Entrada monofásica (2P)
- Proteções abrangentes contra falhas
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/família de produtos | MELSERVO JN series |
| Nome da sub-gama | MR-JN series |
| Funções | Servo drive/amplificador AC, controle senoidal PWM/método de controle de corrente, método de programa por tabela de pontos |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, resfriamento natural |
| Tensão de alimentação (AC) | 100Vac-120Vac (classe 100V) |
| Tipo de rede | Entrada monofásica (2P) |
| Corrente nominal | 1,6A |
| Potência ativa nominal (kW) | 200W / 0,2kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/apagão súbito, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Interface de comunicação | Nenhuma interface de comunicação |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1), 1 x entrada digital (24Vcc; sink/source) (LSP / ST1), 1 x entrada digital (24Vcc; sink/source) (LSN / ST2), 1 x entrada digital (24Vcc; sink/source) (DOG), 1 x entrada digital (24Vcc; sink/source) (SON), 1 x entrada digital (24Vcc; sink/source) (RES / MD0), 1 x entrada digital (24Vcc; sink/source) (SP1 / DI0), 1 x entrada digital (24Vcc; sink/source) (DI1) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP / SA), 1 x saída digital (tipo contato relé) (RD) |
| Grau de proteção | IP20 |
| Dimensões | A130mm x L40mm x P135mm |
| Altura líquida (mm) | 130 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 135 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 5A de entrada |
| Consumo de energia | (Consumo auxiliar do drive) 10 W |
| Compatibilidade técnica com | Série HF-KP |
| Código de pedido / SKU do fabricante | MR-JN-20A1 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é tecnicamente compatível com a série HF-KP.
Para mais informações, entre em contato conosco.
