Visão geral

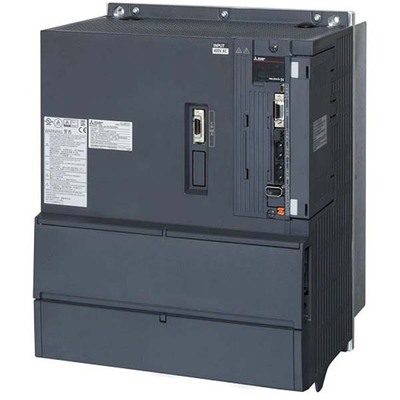

Unidade amplificadora de servo drive AC com compatibilidade de unidade de segurança. Este equipamento da série MELSERVO J4 da Mitsubishi Electric opera com uma tensão de alimentação de 380Vca a 480Vca (classe 400V), apresentando uma corrente nominal de 32A e potência de saída de 11kW.
O servo drive é alimentado por uma unidade conversora e possui capacidade de comunicação SSCNET III/H, garantindo uma conexão de alta velocidade e confiabilidade. Com grau de proteção IP20, é projetado para operar em temperaturas ambientes de 0 a 55°C, sendo uma solução robusta para aplicações industriais.
Principais recursos
- Controle de onda senoidal PWM/controle de corrente
- Monitoramento analógico de 2 canais
- Torque seguro desativado (STO)
- Controle em malha totalmente fechada
- Interface para encoder no lado da carga
- Controle avançado de supressão de vibrações II
- Filtro adaptativo II
- Filtro robusto
- Auto-sintonia
- Sintonia em um toque
- Função de acionamento robusto
- Função de gravador de acionamento
- Função de aperto e ajuste de pressão
- Função de diagnóstico de máquina
- Função de monitoramento de energia
- Função de operação periférica do controlador
- Função de medição de escala
- Modo de compatibilidade J3
- Controle de rastreamento super
- Compensação de movimento perdido
- Compatibilidade com unidade de segurança
- Alimentado por unidade de regeneração de energia
- Tipo de comunicação de 2 ou 4 fios
- Ventilação forçada
- Comunicação SSCNET III/H
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/nome da família do produto | Série MELSERVO J4 |
| Nome da sub-gama | Série MR-J4 |
| Tensão de alimentação (AC) | 380Vca-480Vca (classe 400V; 400Vca / 415Vca / 440Vca) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 32A |
| Potência ativa nominal (kW) | 11kW |
| Funções de proteção | Desligamento por sobrecorrente, Desligamento por sobrecarga (térmico eletrônico), Proteção contra superaquecimento do servomotor, Proteção contra falha do encoder, Proteção contra subtensão, Proteção contra falha de energia instantânea, Proteção contra sobrevelocidade, Proteção contra erro excessivo, Proteção contra inversão de polaridade magnética, Proteção contra falha de controle de servo linear |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (FLS), 1 x entrada digital (24Vcc; sink/source) (RLS), 1 x entrada digital (24Vcc; sink/source) (DOG) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A380mm x L150mm x P300mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 150 mm |
| Profundidade líquida (mm) | 300 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de energia | (consumo de energia auxiliar do drive) 45 W |
| Código de pedido / SKU do fabricante | MR-J4-DU11KB4-RJ |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ4DU11KB4RJ |
| Em conformidade com a(s) norma(s) | Marca CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC |
| Benefícios | Comunicação serial de alta velocidade, sinal de entrada diferencial fase A/B/Z |
| Acessórios recomendados | Compatível com servomotores HG-JR12K14 (30A), HG-JR11K1M4 (31A), HG-JR11K1M4W0C (31A), MR-CV18K4 (38A) |
Documentos
Este produto é compatível com os servomotores HG-JR12K14 (30A), HG-JR11K1M4 (31A), HG-JR11K1M4W0C (31A) e a unidade conversora MR-CV18K4 (38A).
