Principais recursos
- Modo de posicionamento de servo drive/amplificador AC
- Método de controle PWM senoidal/controle de corrente
- Método de tabela de pontos
- Método de indexador (torre)
- Entrada de sinal de alta velocidade diferencial A/B/Z-fase
- Monitor analógico de 2 canais
- Função Safe Torque Off (STO)
- Controle de malha totalmente fechada
- Interface de encoder do lado da carga
- Controle avançado de supressão de vibração II
- Filtro adaptativo II
- Filtro robusto
- Ajuste automático (Auto Tuning)
- Ajuste de um toque (One-touch Tuning)
- Função Tough Drive
- Função Drive Recorder
- Função de diagnóstico de máquina (incluindo previsão de falhas)
- Função de monitoramento de energia
- Função de medição de escala
- Controle Super Trace
- Compensação de movimento perdido
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Compatibilidade com unidade de segurança
- Método de comunicação tipo 2 fios ou 4 fios
- Resfriamento por ventilação forçada
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|

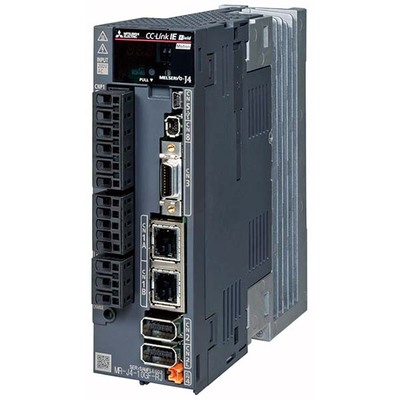

| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família de produtos | Série MELSERVO J4 |
| Nome da sub-gama | Série MR-J4 |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (DC) | 283Vdc-340Vdc |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 37A |
| Potência ativa nominal (kW) | 7000W / 7kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra sobrevelocidade, proteção contra erro excessivo, proteção contra inversão de polaridade magnética, proteção contra falha de controle linear do servo |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (DOG), 1 x entrada digital (24Vcc; sink/source) (TPR1), 1 x entrada digital (24Vcc; sink/source) (TPR2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A300mm x L172mm x P200mm |
| Altura líquida (mm) | 300 mm |
| Largura líquida (mm) | 172 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 28.9A de entrada |
| Consumo de energia | (Consumo auxiliar do drive) 45 W |
| Código de pedido / SKU do fabricante | MR-J4-700GF-KS |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ4700GFKS |
| Em conformidade com as normas | Marca CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC, 3C2 |
| Recomendados acessórios | Compatível com servomotores HG-JR503 (27A), HG-SR702 (26A), HG-JR703 (34A), HG-JR601 (31A), HG-JR701M (34A), LM-FP2F-18M-1SS0 (12A (Refrigeração natural)), LM-FP4D-24M-1SS0 (15A (Refrigeração natural)) |
—SEPARATOR—
Documentos
Este equipamento é compatível com os servomotores listados na seção de acessórios. Entre em contato conosco para mais informações. https://mokka-sensors.com.br/#contato
