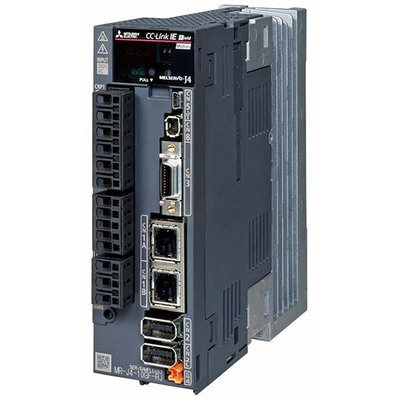

Servo Drive Mitsubishi Electric MELSERVO J4 MR-J4-40GF1-RJ Servo Drive Mitsubishi Electric MELSERVO J4 MR-J4-40GF1-RJ, 400W, 100-120Vac, com CC-Link. Compatível com segurança.
Visão geral
Este servo drive AC da série MELSERVO J4 da Mitsubishi Electric é uma solução de controle de movimento robusta, projetada para aplicações industriais exigentes. Equipado com recursos avançados, ele oferece alta precisão e confiabilidade em diversas tarefas de automação.
O modelo MR-J4-40GF1-RJ se destaca pela integração de freio dinâmico e resistor regenerativo, otimizando o desempenho e a eficiência energética. Sua compatibilidade com unidades de segurança adiciona uma camada crucial de proteção às operações.
Com capacidade de comunicação CC-Link, este servo drive facilita a integração em sistemas de automação mais amplos, permitindo o monitoramento e controle centralizados. A classe de tensão de 100-120Vac (ou 283-340Vdc) e a potência nominal de 400W o tornam adequado para uma ampla gama de equipamentos.
Principais recursos
- Servo drive/amplificador AC
- Modo de posicionamento
- Controle por PWM senoidal / Controle de corrente
- Método de tabela de pontos
- Método Indexer (torreta)
- Monitor analógico de 2 canais
- Torque seguro desligado (STO)
- Controle em malha fechada completa
- Interface de encoder do lado da carga
- Controle avançado de supressão de vibração II
- Filtro adaptativo II
- Filtro robusto
- Auto tuning
- Ajuste com um toque
- Função de unidade robusta (tough drive)
- Função de gravador de drive
- Função de diagnóstico de máquina (incluindo previsão de falhas)
- Função de monitoramento de energia
- Função de medição de escala
- Controle super trace
- Compensação de perda de movimento
- Freio dinâmico embutido
- Resistor regenerativo embutido
- Compatibilidade com unidade de segurança
- Refrigeração natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / nome da família | Série MELSERVO J4 |
| Nome do sub-range | Série MR-J4 |
| Tensão de alimentação (AC) | 100Vac-120Vac (classe 100V) |
| Tensão de alimentação (DC) | 283Vdc-340Vdc |
| Tipo de rede | Entrada monofásica (2P) ou entrada DC |
| Corrente nominal | 2.8A |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção contra detecção de polaridade magnética, proteção contra falha de controle de servo linear |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (DOG), 1 x entrada digital (24Vcc; sink/source) (TPR1), 1 x entrada digital (24Vcc; sink/source) (TPR2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A168mm x L50mm x P155mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 50 mm |
| Profundidade líquida (mm) | 155 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 2.8A de entrada |
| Consumo de energia | (Consumo auxiliar do drive) 30 W |
| Código de pedido / SKU do fabricante | MR-J4-40GF1-RJ |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ440GF1RJ |
| Em conformidade com a(s) norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC |
| Benefícios | Comunicação serial de alta velocidade, sinal de entrada diferencial de fase A/B/Z |
Documentos
Este produto é compatível com os servomotores listados na seção de acessórios recomendados. Para mais informações técnicas ou consultas, entre em contato conosco.
