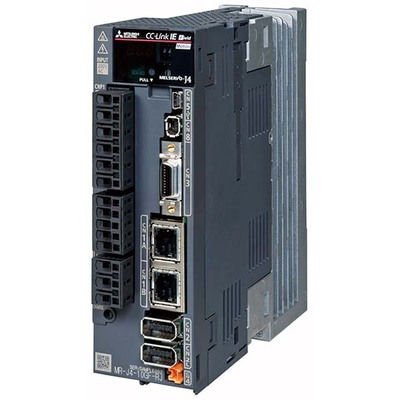

Servo Drive AC Mitsubishi Electric 1kW CC-Link MR-J4-100GF-KS Servo Drive AC MELSERVO J4 Mitsubishi Electric 1kW com freio dinâmico e CC-Link, SKU MR-J4-100GF-KS. Alta performance para automação industrial. “`html
Visão geral
O servo drive AC da série MELSERVO J4 da Mitsubishi Electric é um amplificador de movimento AC com diversas funcionalidades integradas, projetado para aplicações de automação industrial de alta performance.
Inclui freio dinâmico embutido, resistor regenerativo integrado e compatibilidade com unidades de segurança, garantindo operação confiável e segura. Sua capacidade de comunicação CC-Link facilita a integração em sistemas de controle complexos.
Principais recursos
- Amplificador de movimento AC
- Modo de posicionamento
- Controle por senóide PWM/corrente
- Método de tabela de pontos
- Método Indexer (torre)
- Monitor analógico de 2 canais
- Torque seguro desligado (STO)
- Controle em malha fechada completa
- Interface de encoder do lado da carga
- Controle avançado de supressão de vibração II
- Filtro adaptativo II
- Filtro robusto
- Autoajuste
- Ajuste com um toque
- Função de acionamento robusto
- Função de gravador de acionamento
- Função de diagnóstico de máquina (incluindo previsão de falhas)
- Função de monitoramento de energia
- Função de medição de escala
- Controle de super rastreamento
- Compensação de movimento perdido
- Freio dinâmico embutido
- Resistor regenerativo embutido
- Compatibilidade com unidade de segurança
- Método de comunicação tipo 2 ou 4 fios
- Resfriamento por ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | MELSERVO J4 series |
| Nome da subgama | MR-J4 series |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (DC) | 283Vdc-340Vdc |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) ou entrada CC |
| Corrente nominal | 6A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção contra detecção de polo magnético, proteção contra falha de controle de servo linear |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (DOG), 1 x entrada digital (24Vcc; sink/source) (TPR1), 1 x entrada digital (24Vcc; sink/source) (TPR2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A168mm x L60mm x P185mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 185 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 5A entrada |
| Consumo de energia | (consumo auxiliar do acionamento) 30 W |
| Código de pedido / SKU do fabricante | MR-J4-100GF-KS |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ4100GFKS |
| Em conformidade com as normas | Marca CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC, 3C2 |
| Benefícios | Comunicação serial de alta velocidade, sinal de entrada diferencial fase A/B/Z |
| Acessórios recomendados | Compatível com servomotores HG-JR53 (3A), HG-SR81 (5.2A), HG-SR102 (5.6A), HG-JR103 (5.6A), TM-RFM018E20 (6A) |
Documentos
Este produto é compatível com os servomotores listados nos acessórios recomendados.
