Principais recursos
- Amplificador de movimento AC
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Comunicação SSCNET III/H
- Resfriamento por ventilação forçada
- Controle por PWM senoidal / método de controle de corrente
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|

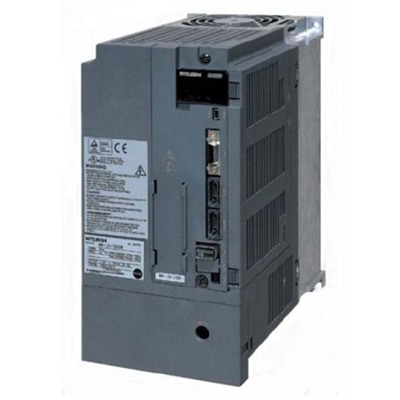

| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J3 |
| Nome da subgama | Série MR-J3 |
| Funções | Servo drive AC / amplificador de movimento, modo de posicionamento, controle PWM senoidal / método de controle de corrente |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, ventilação forçada, comunicação SSCNET III/H |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 8,6A |
| Potência ativa nominal (kW) | 3500W / 3,5kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (DI2), 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A250mm x L130mm x P200mm |
| Altura líquida (mm) | 250 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 7,9A de entrada |
| Consumo de energia | (Consumo auxiliar do drive) 45 W |
| Compatibilidade técnica com | Série HF-SP, Série HF-JP |
| Código de pedido / SKU do fabricante | MR-J3-350B4 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com a(s) norma(s) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
—SEPARATOR—
Documentos
Este produto é compatível com as séries HF-SP e HF-JP. O produto está descontinuado.
Entre em contato para mais informações.
