Visão geral

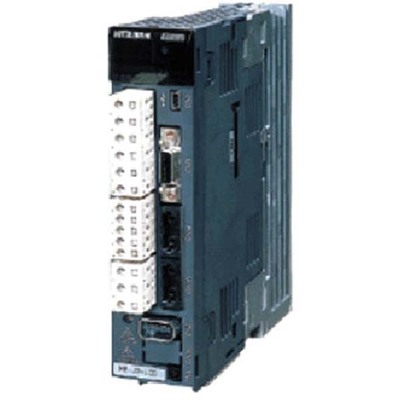

O Servo Drive AC MELSERVO J3 da Mitsubishi Electric é um amplificador de movimento com alta capacidade, projetado para aplicações que exigem precisão e confiabilidade. Este modelo, com potência nominal de 1000W (1kW) e corrente nominal de 6A, opera em uma faixa de tensão de 200Vac a 230Vac em entrada trifásica (3P). Integra funcionalidades essenciais como freio dinâmico embutido e resistor regenerativo embutido, otimizando o desempenho e a segurança. O dispositivo suporta comunicação via SSCNET III/H, um protocolo de comunicação serial de alta velocidade que garante trocas de dados eficientes entre o servo drive e o controlador, sendo ideal para sistemas de automação industrial complexos. O design robusto deste servo drive inclui ventilação forçada para resfriamento, assegurando operação contínua em temperaturas ambientes de até 55°C. Sua capacidade de controle inclui modo de posicionamento e método de controle por onda senoidal PWM/corrente, oferecendo flexibilidade para diversas tarefas de automação.
Principais recursos
- Amplificador de movimento AC
- Freio dinâmico embutido
- Resistor regenerativo embutido
- Resfriamento por ventilação forçada
- Comunicação SSCNET III/H
- Controle por onda senoidal PWM/corrente
- Alta velocidade de comunicação serial
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / Nome da família | Série MELSERVO J3 |
| Nome do sub-range | Série MR-J3 |
| Funções | Servo drive / amplificador de movimento AC, modo de posicionamento, controle por onda senoidal PWM/corrente |
| Design | Freio dinâmico embutido, resistor regenerativo embutido, ventilação forçada, comunicação SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 6A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Funções de proteção | Desligamento por sobrecorrente, regeneração, sobretensão, sobrecarga (térmica eletrônica), proteção contra superaquecimento do motor servo, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (DI2), 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L60mm x P185mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 185 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 5A entrada |
| Consumo de energia | 30 W (consumo de energia auxiliar do drive) |
| Compatibilidade técnica com | Série HF-SP, Série HF-JP, Série HC-LP |
| Código de pedido / SKU do fabricante | MR-J3-100B |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com norma(s) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Este produto é tecnicamente compatível com as séries HF-SP, HF-JP e HC-LP. O status do fabricante indica que este item está descontinuado. Para mais informações e suporte, entre em contato conosco.
