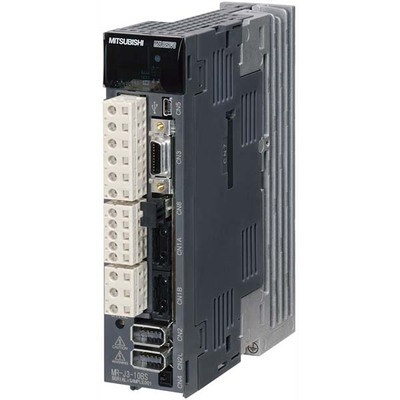

## Servo Drive AC MELSERVO J3 Mitsubishi Electric MR-J3-22KBS 22kW ### Descrição O servo drive AC MELSERVO J3 série MR-J3-22KBS é um amplificador de movimento AC com segurança integrada, desenvolvido pela Mitsubishi Electric. Este equipamento é projetado para controle de posição de alta precisão, utilizando método de controle por PWM senoidal e controle de corrente. Sua capacidade de comunicação via SSCNET III/H permite a integração em sistemas avançados de automação. Com saída nominal de 22kW e corrente nominal de 126A, opera com tensão de alimentação de 200Vac a 230Vac (classe 200V), sendo ideal para aplicações industriais que demandam performance e confiabilidade. A unidade conta com ventilação forçada e foi projetada para operar em temperaturas ambientes de 0 a 55°C. ### Principais recursos * Amplificador de movimento AC com segurança integrada * Controle de posição * Controle por PWM senoidal/controle de corrente * Função Safe Torque Off (STO) * Controle em malha fechada completa * Comunicação SSCNET III/H * Ventilação forçada * Proteções contra sobrecarga, sobretensão, sobrecorrente, superaquecimento do motor, falha do encoder, falha de regeneração, subtensão/falha de energia súbita, excesso de velocidade e erro excessivo. ### Especificações | Parâmetro | Valor | | :—————————- | :——————————————————- | | Marca principal | Mitsubishi Electric | | Função principal | Servo drive AC | | Série/família do produto | Série MELSERVO J3 | | Nome da subgama | Série MR-J3 | | Funções | Amplificador de movimento AC com posicionamento, controle PWM senoidal/corrente, STO, controle em malha fechada | | Design | Segurança integrada, ventilação forçada, SSCNET III/H | | Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) | | Tipo de rede | Entrada trifásica (3P) | | Corrente nominal | 126A | | Potência ativa nominal (kW) | 22kW | | Funções de proteção | Desligamento por sobrecorrente, regeneração, sobretensão, sobrecarga (térmica eletrônica), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/falha de energia súbita, proteção contra excesso de velocidade, proteção contra erro excessivo | | Entradas digitais | 1 x digital (24Vcc; sink/source) (EM2), 1 x digital (24Vcc; sink/source) (FLS), 1 x digital (24Vcc; sink/source) (RLS), 1 x digital (24Vcc; sink/source) (DOG) | | Saídas digitais | 1 x digital (tipo contato relé) (ALM), 1 x relé (MBR), 1 x digital (tipo contato relé) (INP) | | Saídas analógicas | 1 x analógica (-10…+10Vcc) (MO1), 1 x analógica (-10…+10Vcc) (MO2) | | Dimensões | A400mm x L260mm x P260mm | | Altura líquida (mm) | 400 mm | | Largura líquida (mm) | 260 mm | | Profundidade líquida (mm) | 260 mm | | Temperatura do ar ambiente (operação) | 0…+55 °C | | Temperatura do ar ambiente (armazenamento) | -20°C…+65 °C | | Consumo de corrente | 95A entrada | | Consumo de energia | (Consumo auxiliar do drive) 45 W | | Compatibilidade técnica com | Série HA-LP | | Código de pedido / SKU | MR-J3-22KBS | | Status do produto | Descontinuado | | Em conformidade com padrão(s) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS | | Benefícios | Comunicação serial de alta velocidade | ### Documentos * [Mitsubishi Electric – MELSERVO J3 series – Catalogue.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTQvNDYvMzcvMGMxNTZkYmMtN2FkMi00Nzc1LThhN2YtNzYxYjJkODQwNzVlL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyMEozJTIwc2VyaWVzJTIwLSUyMENhdGFsb2d1ZS5wZGYiXV0?sha=ec92086efa25cfbc) Este produto é compatível com a série HA-LP. Como um item descontinuado, consulte a seção de contato para verificar a disponibilidade e possíveis substituições. [Entre em contato conosco para mais informações](https://mokka-sensors.com.br/#contato)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo drive |
| Product series / family name | MELSERVO J3 series |
| Sub-range name | MR-J3 series |
| Functions | AC motion servo drive / amplifier positioning mode sine wave PWM control/current control method Safe torque off (STO) fully closed loop control |
| Design | integrated drive safety forced ventilation cooling SSCNET III/H |
| Supply voltage (AC) | 200Vac-230Vac (200V class; 220Vac / 230Vac) |
| Type of network | 3-phase input (3P) |
| Rated current | 126A |
| Rated active power (kW) | 22kW |
| Protection functions | overcurrent shut-off regeneration overvoltage shut-off overload shut-off (electronic thermal) servo motor overheat protection encoder fault protection regeneration fault protection undervoltage/sudden power outage protection overspeed protection excessive error protection |
| Digital inputs | 1 x digital input (24Vdc; sink/source) (EM2) 1 x digital input (24Vdc; sink/source) (FLS) 1 x digital input (24Vdc; sink/source) (RLS) 1 x digital input (24Vdc; sink/source) (DOG) |
| Digital outputs | 1 x digital output (rly. contact type) (ALM) 1 x digital relay output (MBR) 1 x digital output (rly. contact type) (INP) |
| Analog outputs | 1 x analog output (-10…+10Vdc) (MO1) 1 x analog output (-10…+10Vdc) (MO2) |
| Dimensions | H400mm x W260mm x D260mm |
| Net Height (mm) | 400 mm |
| Net Width (mm) | 260 mm |
| Net Depth (mm) | 260 mm |
| Ambient air temperature for operation | 0…+55 °C |
| Ambient air temperature for storage | -20°C…+65 °C |
| Current consumption | 95A input |
| Power consumption | (drive auxiliary power consumption) 45 W |
| Technical compatibility with | HA-LP series |
| Order code / Manufacturer SKU | MR-J3-22KBS |
| Manufacturer product status | Discontinued |
| Compliant with standard(s) | CE marking cULus TUV Rheinland EN UL RoHS |
| Benefits | high-speed serial communication |
