Visão geral

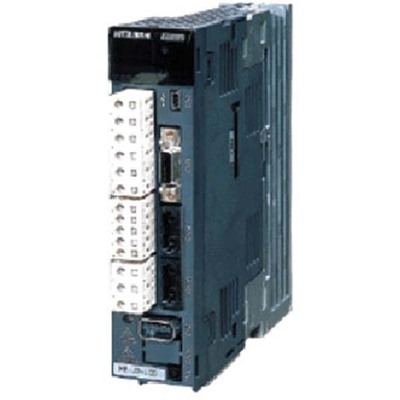

Este é um servo drive AC da série MELSERVO J3 da Mitsubishi Electric, classificado como um amplificador de movimento AC. Ele fornece uma saída nominal de 37kW e uma corrente nominal de 102A, com uma faixa de tensão de alimentação de 380 a 480V (classe 400V), aceitando entrada trifásica.
O dispositivo possui capacidade de comunicação via SSCNET III/H e é compatível com unidades de conversão. É projetado para operar em temperaturas ambientes de 0 a 55°C, garantindo desempenho confiável em diversas condições.
Principais recursos
- Servo drive AC / Amplificador de movimento
- Potência nominal: 37kW
- Corrente nominal: 102A
- Tensão de alimentação: 380V a 480V (trifásico)
- Comunicação SSCNET III/H
- Controle de posição, PWM senoidal e método de controle de corrente
- Proteções contra sobrecorrente, sobrecarga, superaquecimento, falha do encoder, subtensão, perda súbita de energia, velocidade excessiva e erro excessivo
- Compatível com unidade conversora (MR-J3-CR55K(4))
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J3 |
| Nome da subgama | Série MR-J3 |
| Funções | Servo drive AC / amplificador de movimento, modo de posicionamento, controle PWM senoidal / método de controle de corrente |
| Projeto | Unidade conversora (MR-J3-CR55K(4)) é necessária para a unidade drive. Ventilação forçada, comunicação SSCNET III/H. |
| Tensão de alimentação (AC) | 380V a 480V (classe 400V; 400V / 415V / 440V) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 102A |
| Potência ativa nominal (kW) | 37kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra subtensão/perda súbita de energia, proteção contra velocidade excessiva, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1) 1 x entrada digital (24Vcc; sink/source) (DI1) 1 x entrada digital (24Vcc; sink/source) (DI2) 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída de relé digital (MBR) 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A380mm x L240mm x P328mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 240 mm |
| Profundidade líquida (mm) | 328 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 0.2A entrada |
| Consumo de energia | (consumo auxiliar do drive) 45 W |
| Compatibilidade técnica com | Unidade drive série HA-LP |
| Código de pedido / SKU do fabricante | MR-J3-DU37KB4 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com os padrões | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
Documentos
Este equipamento é compatível com unidades de conversão e é projetado para operar com a unidade drive série HA-LP. Para mais informações ou para consultar outras soluções, entre em contato conosco. Fale Conosco
