Visão geral

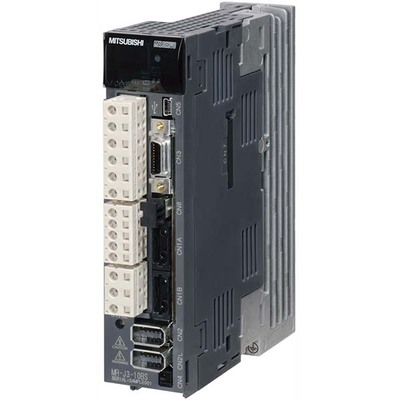

Este é um servo drive AC com segurança integrada, parte da série MELSERVO J3 da Mitsubishi Electric. Projetado para aplicações de controle de movimento AC, oferece um modo de posicionamento com controle por onda senoidal PWM e controle de corrente.
Com uma saída nominal de 22kW e corrente nominal de 63A, este equipamento opera em uma faixa de tensão de alimentação de 380Vac a 480Vac (classe 400V), aceitando entrada trifásica (3P). Possui capacidade de comunicação SSCNET III/H, garantindo alta velocidade e confiabilidade na transmissão de dados.
O design inclui ventilação forçada para resfriamento e um sistema de segurança integrado (“Safe Torque Off” – STO), além de suportar controle em malha fechada completa. A unidade é classificada para operar em temperaturas ambientes de 0 a 55°C.
Principais recursos
- Servo drive AC com segurança integrada
- Modo de posicionamento, controle por onda senoidal PWM e controle de corrente
- Capacidade de comunicação SSCNET III/H
- Controle em malha fechada completa
- “Safe Torque Off” (STO)
- Ventilação forçada para resfriamento
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / Nome da família do produto | MELSERVO J3 series |
| Nome da sub-gama | MR-J3 series |
| Funções | Servo drive AC / amplificador com modo de posicionamento, controle por onda senoidal PWM/controle de corrente, “Safe torque off” (STO), controle em malha fechada completa |
| Design | Segurança integrada, resfriamento por ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 63A |
| Potência ativa nominal (kW) | 22kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por regeneração, desligamento por sobrecarga (térmica eletrônica), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (FLS), 1 x entrada digital (24Vcc; sink/source) (RLS), 1 x entrada digital (24Vcc; sink/source) (DOG) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A400mm x L260mm x P260mm |
| Altura líquida (mm) | 400 mm |
| Largura líquida (mm) | 260 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 47.6A entrada |
| Consumo de energia | (Consumo de energia auxiliar do drive) 45 W |
| Compatibilidade técnica com | Série HA-LP |
| Código do pedido / SKU do fabricante | MR-J3-22KBS4 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com normas | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Este produto é compatível com a série HA-LP.
