Servo Drive Duplo Eixo Mitsubishi Electric MDS-DH2-V2-2010 – Potência e Precisão
Este servo drive AC de duplo eixo (2 eixos) com freio dinâmico integrado pertence à série MDS-DH2 da Mitsubishi Electric. Ele é projetado para aplicações de controle de movimento, oferecendo controle senoidal por PWM e controle de corrente.
Com uma corrente nominal de 3.9A para o eixo A e 2.3A para o eixo B, este equipamento opera com tensão de alimentação de 380Vac a 480Vac (classe 400V) ou de 513Vdc a 648Vdc, aceitando entrada trifásica (3P) ou entrada DC. Possui proteção IP20 e é adequado para operação em temperaturas ambientes de 0 a 55°C.
Principais recursos
- Servo drive AC de duplo eixo
- Controle senoidal por PWM / controle de corrente
- Parada segura por torque (STO – Safe Torque Off)
- Controle em malha fechada (fully closed loop control)
- Freio dinâmico integrado
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | MDS-DH2 series |
| Funções | Servo drive AC de duplo eixo / amplificador controle senoidal por PWM/método de controle de corrente Parada segura por torque (STO) controle em malha fechada completa |
| Design | Freio dinâmico integrado ventilação forçada |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tensão de alimentação (DC) | 513Vdc-648Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 3.9A (eixo A) / 2.3A (eixo B) |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

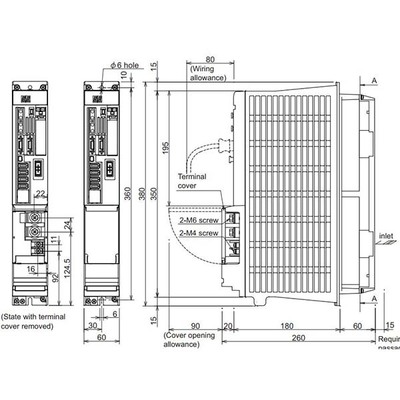

| Dimensões | A380mm x L60mm x P200mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 2.5A entrada |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | (eixo A) 20A / (eixo B) 10 A |
| Código de pedido / SKU do fabricante | MDS-DH2-V2-2010 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é tecnicamente compatível com a série HF[].
