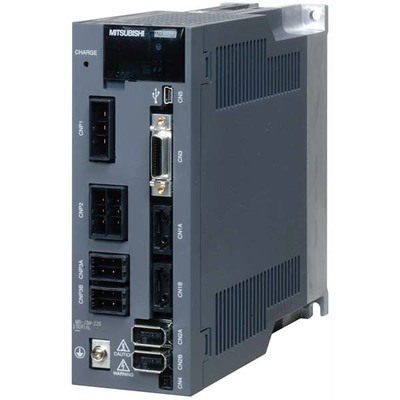

Principais recursos
- Servo drive AC duplo (2 eixos)
- Saída nominal de 200W / 0.2kW
- Corrente nominal de 1.5A
- Tensão de alimentação 200-230Vac
- Entrada monofásica (2P) ou trifásica (3P)
- Comunicação SSCNET III/H
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Controle por método PWM senoidal / controle de corrente
- Resfriamento natural
- Faixa de temperatura operacional: 0…+55 °C
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / Nome da família do produto | MELSERVO J3 series |
| Nome da subgama | MR-J3 series |
| Funções | Servo drive / amplificador AC duplo (2 eixos), controle por método PWM senoidal / controle de corrente |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, resfriamento natural, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou trifásica (3P) |
| Corrente nominal | 1.5A |
| Potência ativa nominal (kW) | 200W / 0.2kW |
| Funções de proteção | Desligamento por sobrecorrente, sobretensão de regeneração, sobrecarga (térmico eletrônico), superaquecimento do motor servo, falha do encoder, falha de regeneração, subtensão/desligamento súbito de energia, excesso de velocidade, erro excessivo, detecção de polaridade magnética, controle servo linear |
| Entradas digitais | 1 x entrada digital (24Vcc; afundamento/fonte) (EM1), 1 x entrada digital (24Vcc; afundamento/fonte) (FLS-A), 1 x entrada digital (24Vcc; afundamento/fonte) (RLS-A), 1 x entrada digital (24Vcc; afundamento/fonte) (DOG-A), 1 x entrada digital (24Vcc; afundamento/fonte) (FLS-B), 1 x entrada digital (24Vcc; afundamento/fonte) (RLS-B), 1 x entrada digital (24Vcc; afundamento/fonte) (DOG-B) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM-A), 1 x saída digital (tipo contato relé) (ALM-B), 1 x saída digital (tipo contato relé) (MBR-A), 1 x saída digital (tipo contato relé) (MBR-B) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L60mm x P195mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 195 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 3.5A entrada |
| Consumo de energia | 55 W (consumo auxiliar do drive) |
| Compatibilidade técnica com | Série HF-KP |
| Código de pedido / SKU do fabricante | MR-J3W-22B |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com a(s) norma(s) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
Documentos
Este produto é compatível com a série HF-KP de motores servo. O fabricante indica que este modelo foi descontinuado.
