Visão geral

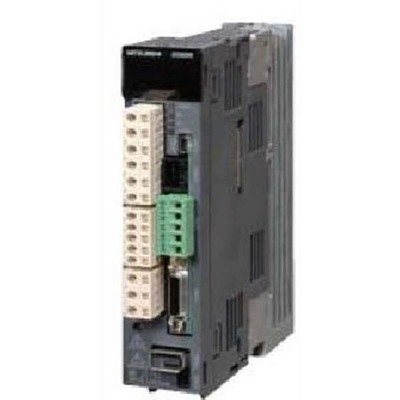

O servo drive amplificador de movimento AC com resistor regenerativo integrado pertence à série MELSERVO J3 da Mitsubishi Electric. Este equipamento oferece uma saída nominal de 5000W / 5kW e corrente nominal de 28A, operando com tensão de alimentação de 200Vac a 230Vac (classe 200V; 220Vac / 230Vac) em entrada trifásica (3P).
É equipado com capacidade de comunicação CC-Link / RS-422, sendo classificado para operação em temperaturas ambientes de 0 a 55°C. O design inclui resfriamento por ventilação forçada e um resistor regenerativo embutido, combinando funcionalidade e eficiência para aplicações de controle de movimento.
Principais recursos
- Servo drive/amplificador de movimento AC
- Resistor regenerativo integrado
- Modo de posicionamento, controle senoidal PWM / controle de corrente
- Método de tabela de pontos, método de indexador (torre)
- Modo de controle de velocidade
- Resfriamento por ventilação forçada
- Proteções contra sobrecorrente, sobretensão regenerativa, sobrecarga, superaquecimento do motor servo, falha do encoder, falha regenerativa, subtensão/falha de energia súbita, excesso de velocidade e erro excessivo
- Comunicação via CC-Link / RS-422
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/família do produto | Série MELSERVO J3 |
| Nome da subgama | Série MR-J3 |
| Funções | Servo drive/amplificador de movimento AC; modo de posicionamento; controle senoidal PWM/método de controle de corrente; método de tabela de pontos; método de indexador (torre); modo de controle de velocidade |
| Design | Resistor regenerativo integrado; resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 28A |
| Potência ativa nominal (kW) | 5000W / 5kW |
| Funções de proteção | Desligamento por sobrecorrente; desligamento por sobretensão regenerativa; desligamento por sobrecarga (térmico eletrônico); proteção contra superaquecimento do motor servo; proteção contra falha do encoder; proteção contra falha regenerativa; proteção contra subtensão/desligamento súbito; proteção contra excesso de velocidade; proteção contra erro excessivo |
| Protocolo de comunicação | CC-Link RS-422 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EMG); 1 x entrada digital (24Vcc; sink/source) (LSP); 1 x entrada digital (24Vcc; sink/source) (LSN) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM); 1 x saída digital (tipo contato relé) (ZSP); 1 x saída digital (tipo contato relé) (RD) |
| Dimensões | A250mm x L130mm x P200mm |
| Altura líquida (mm) | 250 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 21.7A entrada |
| Consumo de energia | (consumo de energia auxiliar do drive) 45 W |
| Código de pedido / SKU do fabricante | MR-J3-500TR |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com os padrões | Marcação CE; cULus; TUV Rheinland; EN; UL; RoHS |
