Wenglor · Sensores retrorreflexivos

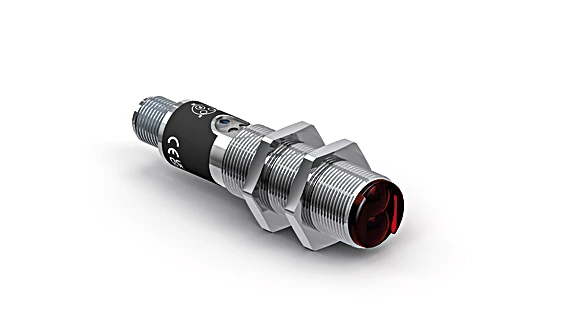

XD100PA3Sensor retrorreflexivo universal
XD100PA3 Wenglor — sensor retrorreflexivo universal. Alcance: 14.000 mm · Tensão de alimentação: 10 ... 30 V DC
Disponibilidade e prazo são confirmados na cotação.
- Alcance
- 14.000 mm
- Tensão de alimentação
- 10 ... 30 V DC
- Fonte de luz
- Laser, red
Identificação da referência
Dados do XD100PA3
| Código de referência | XD100PA3 |
|---|---|
| Alcance | 14.000 mm |
| Tensão de alimentação | 10 ... 30 V DC |
| Fonte de luz | Laser, red |
| Frequência de comutação | 3 kHz |
| Tempo de resposta | 167 µs |
| Conexão | M12 × 1; 4-pin |
| Grau de proteção | IP67 |
| Faixa de temperatura | -25 ... 60 °C |
| Material da carcaça | Stainless steel, V2A (1.4305/303) |
| Peso | 36 g |
| Reference Reflector / Reflector Foil | RQ100BA |
| Smallest Recognizable Part | 100 µm |
| Histerese de comutação | < 15 % |
| Comprimento de onda | 655 nm |
| Polarization Filter | Sim |
| Vida útil (T = +25 °C) | 100.000 h |
| Laser Class (EN 60825-1) | 2 |
| Luz ambiente máxima | 10.000 Lux |
| Ângulo de abertura | 1 ° |
| Divergência do feixe | < 15 mrad |
| Focus Distance | 350 mm |
| Óptica | Two-Lens Optic |
| Consumo de corrente (Ub = 24 V) | < 30 mA |
| Deriva térmica | < 10 % |
Parâmetros selecionados da página oficial deste código. Os valores de medição foram adaptados à notação brasileira, mantendo as unidades; designações de interfaces e códigos permanecem como na fonte. Consulte o documento completo para limites, condições e diagramas.
Seleção e reposição do XD100PA3
Para selecionar ou substituir XD100PA3, confira os pontos abaixo:
- Confira distância, tipo de refletor, tamanho do objeto e detecção de materiais transparentes.
- Compare alimentação, sinal, dimensões e acessórios na documentação do código completo.
- Confira revisão e condições de instalação. Modelos de aparência semelhante não são necessariamente intercambiáveis.
Informe o código completo XD100PA3 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, e do equipamento no qual será utilizado.
Documentação do XD100PA3
Wenglor — ficha oficial de XD100PA3Dados específicos da referência.Conferência documental em 28 de outubro de 2026. Os dados confirmados e as limitações de identificação estão indicados nesta ficha. Confirme a revisão, a compatibilidade com a aplicação e as condições de fornecimento.
