P1KH014Sensor reflexivo com supressão eletrônica de fundo

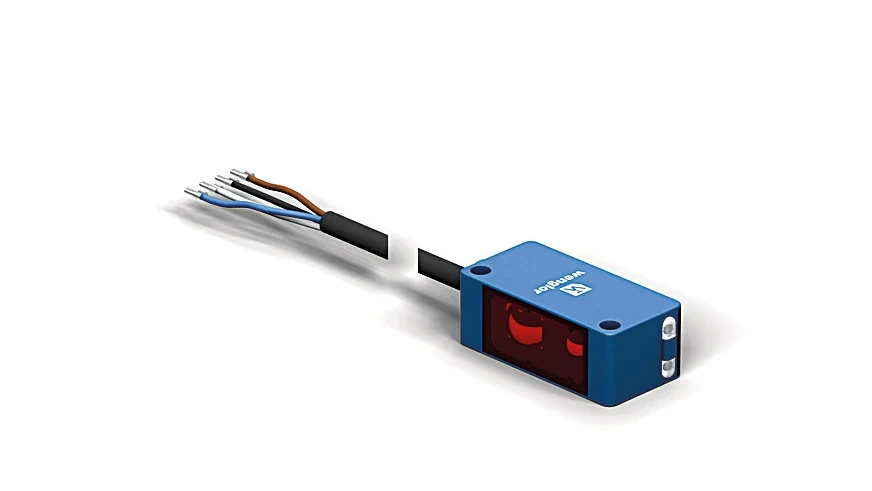

P1KH014 Wenglor — sensor reflexivo com supressão eletrônica de fundo. Alcance: 150 mm · Tensão de alimentação: 10 ... 30 V DC
Disponibilidade e prazo são confirmados na cotação.
- Alcance
- 150 mm
- Tensão de alimentação
- 10 ... 30 V DC
- Fonte de luz
- LED vermelho
Identificação da referência
Dados do P1KH014
| Código de referência | P1KH014 |
|---|---|
| Alcance | 150 mm |
| Tensão de alimentação | 10 ... 30 V DC |
| Fonte de luz | LED vermelho |
| Frequência de comutação | 1.000 Hz |
| Tempo de resposta | 0,5 ms |
| Interface | IO-Link V1.1 |
| Conexão | Cable; 4-wire |
| Grau de proteção | IP67 IP68 |
| Faixa de temperatura | -40 ... 60 °C |
| Material da carcaça | Plástico, ABS/PC |
| Peso | 47 g |
| Faixa de ajuste | 30 ... 150 mm |
| Histerese de comutação | < 10 % |
| Vida útil (T = +25 °C) | 100.000 h |
| Luz ambiente máxima | 10.000 Lux |
| Optical axis | Aligned |
| Switching point | Calibrated |
| Princípio de funcionamento | Triangulation |
| Alimentação com IO-Link | 18 ... 30 V DC |
| Consumo de corrente (Ub = 24 V) | < 20 mA |
| Switching Frequency ( interference-free mode ) | 500 Hz |
| Response time ( interference-free mode ) | 1 ms |
| Deriva térmica | < 5 % |
| Queda de tensão na saída de comutação | < 2 V |
Parâmetros selecionados da página oficial deste código. Os valores de medição foram adaptados à notação brasileira, mantendo as unidades; designações de interfaces e códigos permanecem como na fonte. Consulte o documento completo para limites, condições e diagramas.
Seleção e reposição do P1KH014
Para selecionar ou substituir P1KH014, confira os pontos abaixo:
- Confira alcance, material do objeto, supressão de fundo e lógica de saída.
- Compare alimentação, sinal, dimensões e acessórios na documentação do código completo.
- Confira revisão e condições de instalação. Modelos de aparência semelhante não são necessariamente intercambiáveis.
Informe o código completo P1KH014 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, e do equipamento no qual será utilizado.
Documentação do P1KH014
Wenglor — ficha oficial de P1KH014Dados específicos da referência.Conferência documental em 28 de outubro de 2026. Os dados confirmados e as limitações de identificação estão indicados nesta ficha. Confirme a revisão, a compatibilidade com a aplicação e as condições de fornecimento.
