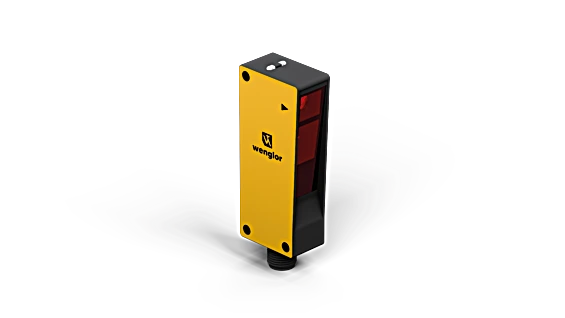

S1NE003Receptor de barreira de segurança
S1NE003 Wenglor — receptor de barreira de segurança. Alcance: 0,25 ... 25 m · Tensão de alimentação: 19,2 ... 28,8 V DC
Disponibilidade e prazo são confirmados na cotação.
- Alcance
- 0,25 ... 25 m
- Tensão de alimentação
- 19,2 ... 28,8 V DC
- Tipo de sensor
- Receptor
Identificação da referência
Dados do S1NE003
| Código de referência | S1NE003 |
|---|---|
| Alcance | 0,25 ... 25 m |
| Tensão de alimentação | 19,2 ... 28,8 V DC |
| Tipo de sensor | Receptor |
| Fonte de luz | LED vermelho |
| Tempo de resposta | 1,8 ms |
| Conexão | M12 × 1; 4-pin |
| Grau de proteção | IP65 IP67 |
| Faixa de temperatura | -30 ... 60 °C |
| Material da carcaça | Plastic, ABS |
| Peso | 28 g |
| Comprimento de onda | 660 nm |
| Luz ambiente máxima | 10.000 Lux |
| Ângulo de abertura | ± 5 ° |
| Consumo de corrente (Ub = 24 V) | < 20 mA |
| Temperatura de armazenamento | -30 ... 70 °C |
| Queda de tensão na saída de comutação | < 2 V |
| PNP Switching Output / Switching Current | 100 mA |
| Corrente residual na saída de comutação | < 50 µA |
| Proteção contra curto-circuito | Sim |
| Proteção contra sobrecarga | Sim |
| Proteção contra inversão de polaridade | Sim |
| Classe de proteção | III |
| Cobertura óptica | Plástico, PMMA |
| Itens previstos pelo fabricante | 1 × sensor |
Parâmetros selecionados da página oficial deste código. Os valores de medição foram adaptados à notação brasileira, mantendo as unidades; designações de interfaces e códigos permanecem como na fonte. Consulte o documento completo para limites, condições e diagramas.
Seleção e reposição do S1NE003
Para selecionar ou substituir S1NE003, confira os pontos abaixo:
- Confira a função de segurança, arquitetura, distância de instalação e requisitos do manual.
- Compare alimentação, sinal, dimensões e acessórios na documentação do código completo.
- Confira revisão e condições de instalação. Modelos de aparência semelhante não são necessariamente intercambiáveis.
Informe o código completo S1NE003 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, e do equipamento no qual será utilizado.
Documentação do S1NE003
Wenglor — ficha oficial de S1NE003Dados específicos da referência.Conferência documental em 28 de outubro de 2026. Os dados confirmados e as limitações de identificação estão indicados nesta ficha. Confirme a revisão, a compatibilidade com a aplicação e as condições de fornecimento.
