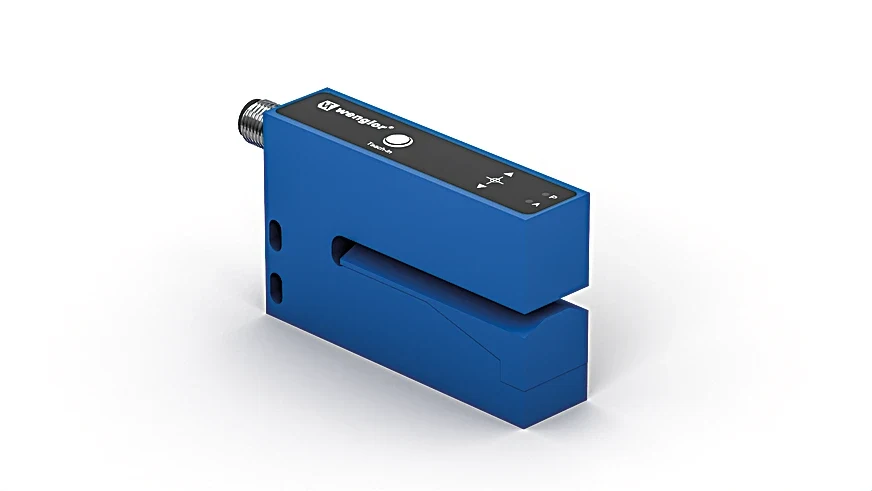

U1HJ001Sensores ultrassônicos
U1HJ001 Wenglor — sensores ultrassônicos. Tensão de alimentação: 12 ... 30 V DC · Frequência de comutação: 400 Hz
Referência ou série descontinuada pelo fabricante. Consulte a documentação e as possibilidades de reposição.
- Tensão de alimentação
- 12 ... 30 V DC
- Frequência de comutação
- 400 Hz
- Tempo de resposta
- 1,25 ms
Identificação da referência
Dados do U1HJ001
| Código de referência | U1HJ001 |
|---|---|
| Tensão de alimentação | 12 ... 30 V DC |
| Frequência de comutação | 400 Hz |
| Tempo de resposta | 1,25 ms |
| Conexão | M12 × 1; 4-pin |
| Grau de proteção | IP54 |
| Faixa de temperatura | 0 ... 50 °C |
| Material da carcaça | Aluminum |
| Peso | 146 g |
| Fork Width | 3 mm |
| Smallest Detectable Gap | 2 mm |
| Ultrasonic Frequency | 300 kHz |
| Consumo de corrente (Ub = 24 V) | < 45 mA |
| Queda de tensão na saída de comutação | < 1,5 V |
| Saída de comutação / corrente de comutação | 250 mA |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Classe de proteção | III |
| Método de ajuste | Teach-In |
| Itens previstos pelo fabricante | 1 × initial start-up instructions 1 × sensor |
| NPN NO | Sim |
| PNP NO | Sim |
Parâmetros selecionados da página oficial deste código. Os valores de medição foram adaptados à notação brasileira, mantendo as unidades; designações de interfaces e códigos permanecem como na fonte. Consulte o documento completo para limites, condições e diagramas.
A página oficial informa que este produto foi descontinuado. Confirme com a equipe as possibilidades de reposição; o registro documental não comprova estoque ou disponibilidade atual.
Seleção e reposição do U1HJ001
Para selecionar ou substituir U1HJ001, confira os pontos abaixo:
- Compare distância mínima, faixa de medição, zona morta e montagem em relação ao alvo.
- Compare alimentação, sinal, dimensões e acessórios na documentação do código completo.
- Confira revisão e condições de instalação. Modelos de aparência semelhante não são necessariamente intercambiáveis.
Informe o código completo U1HJ001 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, e do equipamento no qual será utilizado.
Documentação do U1HJ001
Wenglor — ficha oficial de U1HJ001Dados específicos da referência.Conferência documental em 28 de outubro de 2026. Os dados confirmados e as limitações de identificação estão indicados nesta ficha. Confirme a revisão, a compatibilidade com a aplicação e as condições de fornecimento.
