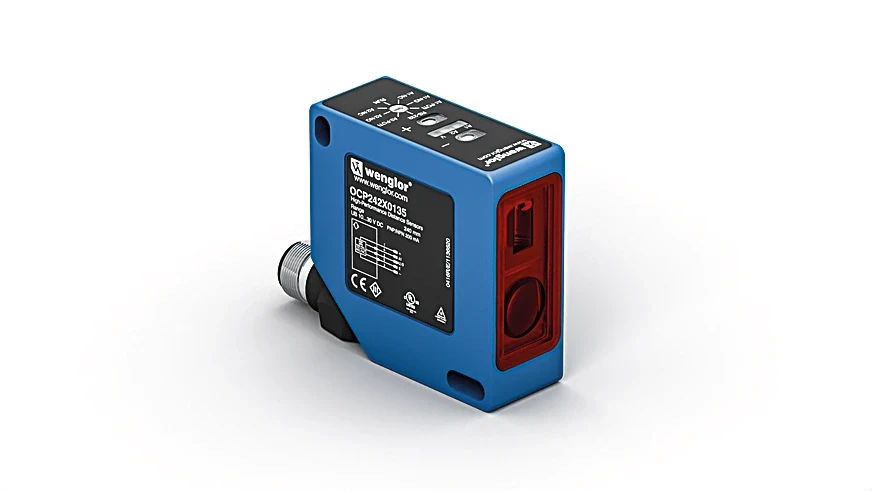

CP24MHT80Sensor de distância a laser por triangulação
CP24MHT80 Wenglor — sensor de distância a laser por triangulação. Faixa de trabalho: 40 ... 160 mm · Tensão de alimentação: 18 ... 30 V DC
Referência ou série descontinuada pelo fabricante. Consulte a documentação e as possibilidades de reposição.
- Faixa de trabalho
- 40 ... 160 mm
- Tensão de alimentação
- 18 ... 30 V DC
- Fonte de luz
- Laser, red
Identificação da referência
Dados do CP24MHT80
| Código de referência | CP24MHT80 |
|---|---|
| Faixa de trabalho | 40 ... 160 mm |
| Tensão de alimentação | 18 ... 30 V DC |
| Fonte de luz | Laser, red |
| Tempo de resposta | 660 µs |
| Interface | RS-232 |
| Conexão | M12 × 1; 8-pin |
| Grau de proteção | IP67 |
| Faixa de temperatura | -25 ... 50 °C |
| Material da carcaça | Plastic, ABS Plastic, PC |
| Peso | 45 g |
| Measuring Range | 120 mm |
| Repetibilidade máxima | 250 µm |
| Reproducibility: 1 Sigma | 60 µm |
| Desvio de linearidade | 350 µm |
| Comprimento de onda | 660 nm |
| Vida útil (T = +25 °C) | 100.000 h |
| Laser Class (EN 60825-1) | 2 |
| Luz ambiente máxima | 10.000 Lux |
| Consumo de corrente (Ub = 24 V) | < 80 mA |
| Taxa de medição | 1.500 /s |
| Measuring Rate ( Resolution-Mode ) | 600 /s |
| Response Time ( Resolution Mode) | < 1.660 µs |
| Deriva térmica | < 30 µm/K |
| Saída analógica | 0...10 V |
Parâmetros selecionados da página oficial deste código. Os valores de medição foram adaptados à notação brasileira, mantendo as unidades; designações de interfaces e códigos permanecem como na fonte. Consulte o documento completo para limites, condições e diagramas.
A página oficial informa que este produto foi descontinuado. Confirme com a equipe as possibilidades de reposição; o registro documental não comprova estoque ou disponibilidade atual.
Seleção e reposição do CP24MHT80
Para selecionar ou substituir CP24MHT80, confira os pontos abaixo:
- Compare faixa de medição, resolução, precisão, superfície do alvo e tempo de resposta.
- Compare alimentação, sinal, dimensões e acessórios na documentação do código completo.
- Confira revisão e condições de instalação. Modelos de aparência semelhante não são necessariamente intercambiáveis.
Informe o código completo CP24MHT80 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, e do equipamento no qual será utilizado.
Documentação do CP24MHT80
Wenglor — ficha oficial de CP24MHT80Dados específicos da referência.Conferência documental em 28 de outubro de 2026. Os dados confirmados e as limitações de identificação estão indicados nesta ficha. Confirme a revisão, a compatibilidade com a aplicação e as condições de fornecimento.
