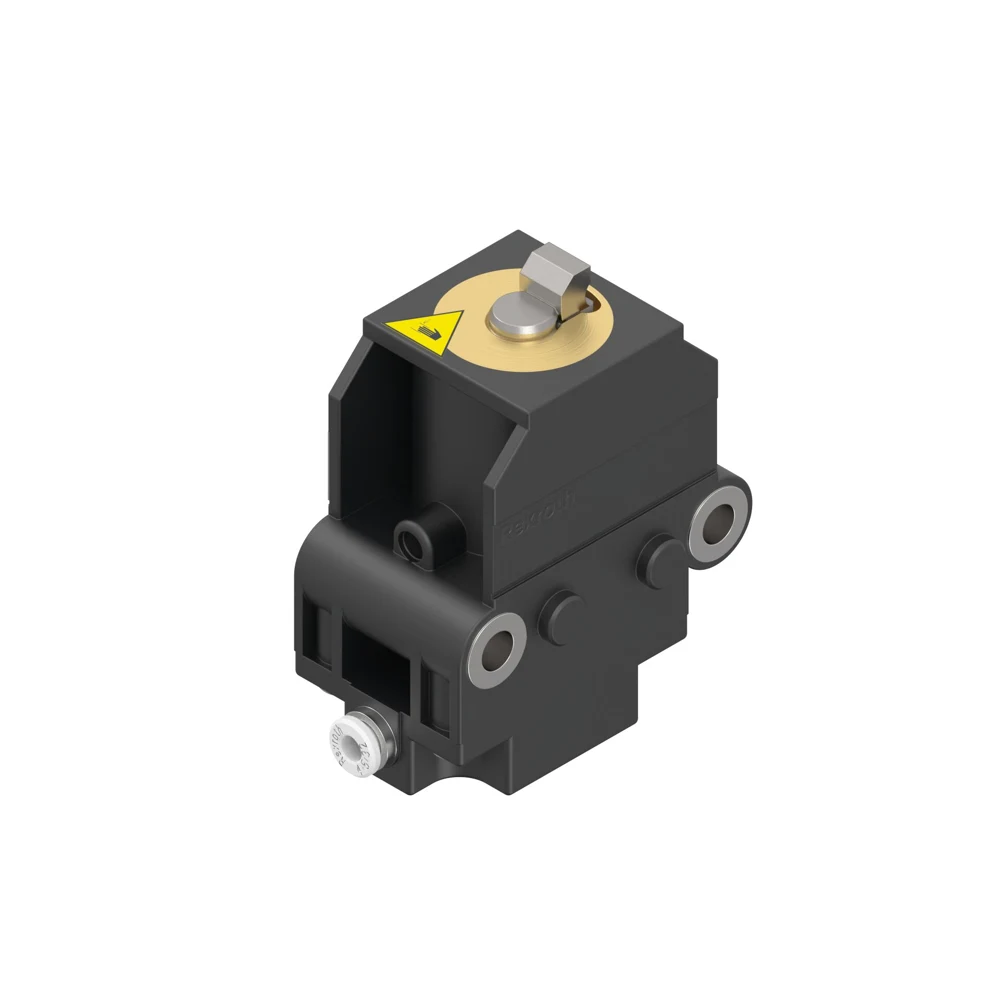

3842522400Batente de transportador Rexroth
Designação STOP GATE VE 1
Batente de transportador Rexroth identificado pela referência 3842522400. Designação do fabricante: STOP GATE VE 1. Dry room [%rF]: <1; required compressed air connection [pmax] [bar]: 6.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do 3842522400
| Part number | 3842522400 |
|---|---|
| Designação | STOP GATE VE 1 |
| Dry room [%rF] | <1 |
| required compressed air connection [pmax] [bar] | 6 |
| required compressed air connection [pmin] [bar] | 4 |
| Section load in accumulation operation [kg] | 80 |
| Nominal speed [vN] | 12 m/min |
| Nominal speed [vN] | 15 m/min |
| Nominal speed [vN] | 18 m/min |
| Nominal speed [vN] | 6 m/min |
| Nominal speed [vN] | 9 m/min |
| Pneumatic straight connection [Ø] [mm] | 4 |
| Workpiece pallet total weight [mG] [kg] | 40 |
| Workpiece pallet total weight [mG] [kg] | 60 |
| Workpiece pallet total weight [mG] [kg] | 80 |
| Scope of delivery | Incl. fastening material for assembly on conveyor section |
| Scope of delivery | Pneumatic connection (pushlock type, ∅ 4 mm) |
| Delivery information | Fully assembled |
| Clean room classification | ISO class 7 |
| Opening/shutting times | 1 = Close |
| Opening/shutting times | 2 = Open at 4 bar |
| Opening/shutting times | l = Hose length |
| Required accessories | Pneumatic valve. Recommendation: Rexroth M5, nominal flow rate 100 l/min |
| Recommended accessories | Switch Bracket |
| Massa [kg] | 0.29 |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
Acessórios de montagem e transporte são definidos pelo perfil, pela dimensão e pela interface mecânica do conjunto.
- Compare série do transportador ou perfil e largura do rasgo.
- Confira medidas, roscas e elementos de fixação incluídos.
- Informe se precisa de uma peça individual ou do conjunto completo.
Use 3842522400 na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
Fontes para conferir esta referência
Identificação no catálogo oficial RexrothSTOP GATE VE 1p825655_en.pdf · PDF · EnglishDeclaration of incorporation // VE, DA, RS, WI, VA3842573126 · PDF · All languagesVE 1, VE 1/V, Stop gateRB23230423 · PDF · All languagesCAD 3D · ·Referências consultadas em 13 de outubro de 2026. Características e imagens se referem à identificação do produto; condições de fornecimento são confirmadas na cotação.
