Rexroth · Montagem e transporte

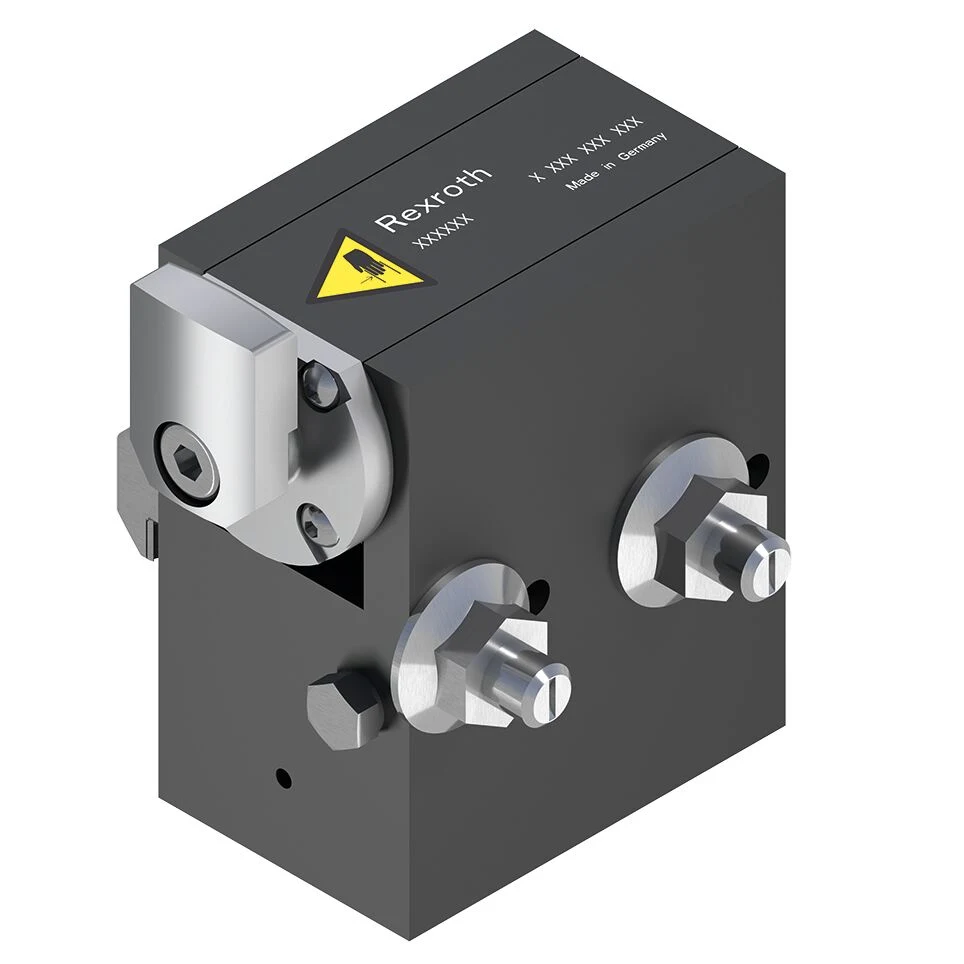

3842547785Batente de transportador Rexroth
Designação STOP GATE VE 2/D-60
Batente de transportador Rexroth identificado pela referência 3842547785. Designação do fabricante: STOP GATE VE 2/D-60. ESD: Yes; required compressed air connection [pmax] [bar]: 6.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do 3842547785
| Part number | 3842547785 |
|---|---|
| Designação | STOP GATE VE 2/D-60 |
| ESD | Yes |
| required compressed air connection [pmax] [bar] | 6 |
| required compressed air connection [pmin] [bar] | 4 |
| Operating temperature [T] max | +5 ... +60 °C |
| Workpiece pallet total weight [mG] [kg] | 60 |
| Pneumatic straight connection [Ø] [mm] | 4 |
| Scope of delivery | Incl. fastening material for assembly on the conveyor section ST 2/... |
| Scope of delivery | Pneumatic elements |
| Delivery information | Fully assembled |
| Notice | High-temperature stop gate on request |
| Material information | Housing: Aluminum, hard anodized |
| Material information | Stop cam: Steel, hardened |
| Min. workpiece pallet weight m | 1 kg |
| Pneumatic circuit diagram | 1 Not included in the scope of delivery |
| Opening/shutting times | 1 Close |
| Opening/shutting times | 2 Open at 4 bar |
| Opening/shutting times | l = Hose length |
| Maximum permissible mass workpiece pallet mG at nominal speed vN 6 m/min | 60 kg |
| Maximum permissible mass workpiece pallet mG at nominal speed vN 9 m/min | 40 kg |
| Maximum permissible mass workpiece pallet mG at nominal speed vN 12 m/min | 35 kg |
| Maximum permissible mass workpiece pallet mG at nominal speed vN 15 m/min | 30 kg |
| Maximum permissible mass workpiece pallet mG at nominal speed vN 18 m/min | 30 kg |
| Maximum permissible mass workpiece pallet mG at nominal speed vN 24 m/min | 24 kg |
| Recommended accessories | VE 2/RS Return Stop |
| Massa [kg] | 0.55 |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
Acessórios de montagem e transporte são definidos pelo perfil, pela dimensão e pela interface mecânica do conjunto.
- Compare série do transportador ou perfil e largura do rasgo.
- Confira medidas, roscas e elementos de fixação incluídos.
- Informe se precisa de uma peça individual ou do conjunto completo.
Use 3842547785 na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
Fontes para conferir esta referência
Identificação no catálogo oficial RexrothSTOP GATE VE 2/D-60Stop gate VE 2/D-603842547785_2025-02_data_EN · PDF · EnglishDeclaration of incorporation As defined by the EC Machinery Directive 2006/42/EC, Appendix II B3842559863 · PDF · All languagesCAD 3D · ·Referências consultadas em 13 de outubro de 2026. Características e imagens se referem à identificação do produto; condições de fornecimento são confirmadas na cotação.
