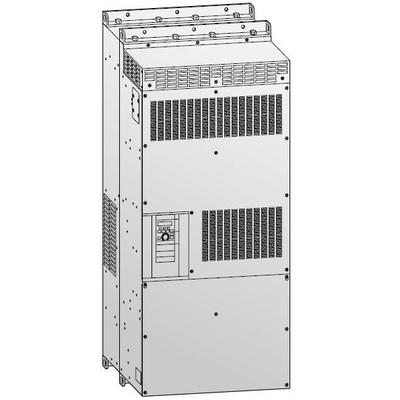

Retificador/Conversor FR-CC2 Mitsubishi Electric 315kW Retificador/Conversor FR-CC2-H315K-60 da Mitsubishi Electric com 315kW, 422HP, 610A e tensão de entrada 380-500Vac (3P). ## Visão geral Esta unidade retificadora/conversora da série FREQROL FR-CC2 da Mitsubishi Electric integra um reator CC e possui revestimento protetor. Foi projetada para aplicações que exigem alta performance e durabilidade, contando com resfriamento a ar forçado. Sua construção robusta inclui um reator CC integrado, otimizando o desempenho elétrico, e um circuito impresso com revestimento que garante resistência química, atendendo aos padrões IEC60721-3-3 (3S2 3C2). A unidade é um retificador e conversor, oferecendo flexibilidade em sistemas de automação industrial. A alimentação da unidade é trifásica, com faixa de tensão de 380 a 500Vac, e suporta valores nominais de 400Vac, 415Vac e 480Vac. A corrente nominal é de 610A, e a potência nominal ativa é de 315kW (equivalente a 422HP). ### Principais recursos * Reator CC integrado * Revestimento protetor (conformal coating) * Resfriamento a ar forçado * Resistência química em placa de circuito impresso ### Especificações | Parâmetro | Valor | | :——————————- | :———————————————————————- | | Marca principal | Mitsubishi Electric | | Função principal | Retificador | | Série/família de produto | FREQROL FR-CC2 series | | Funções | Unidade retificadora / Conversora com reator CC embutido | | Projeto | Reator CC embutido, revestimento protetor, resfriamento a ar forçado | | Tensão de alimentação (CA) | 380Vac-500Vac (400Vac / 415Vac / 480Vac) | | Tipo de rede | Trifásica/3P | | Corrente nominal | 610A | | Potência ativa nominal (kW) | 315kW | | Potência nominal (HP) | 422HP | | Resistência química | Resistência química (revestimento da placa de circuito – IEC60721-3-3 3S2 3C2) | | Código de homologação alfandegária | 85371091 | | Código de pedido / SKU do fabricante | FR-CC2-H315K-60 | | Status do produto do fabricante | Comercializado | | Equivalente a | FRCC2H315K60 | | Em conformidade com normas | IEC60721-3-3 (3S2; 3C2) | ### Documentos * [Mitsubishi Electric – Factory Automation (FA) – FREQROL Inverters family – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjMvMDEvMTMvMDgvMzYvNDAvOTE0MWFjNTQtZjQyZS00ODQzLWI4ODEtYzk0ZjBlMWU4NTdhL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBGYWN0b3J5JTIwQXV0b21hdGlvbiUyMChGQSklMjAtJTIwRlJFUVJPTCUyMEludmVydGVycyUyMGZhbWlseSUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=fae9bd6983660c6c) Para mais informações técnicas e de aplicação, consulte a documentação fornecida. Entre em contato conosco para obter mais informações sobre este produto.
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Rectifier |
| Product series / family name | FREQROL FR-CC2 series |
| Functions | Rectifier / Converter unit DC reactor built-in |
| Design | built-in DC reactor conformal coating Forced air cooling |
| Supply voltage (AC) | 380Vac-500Vac (400Vac / 415Vac / 480Vac) |
| Type of network | 3-phase/3P |
| Rated current | 610A |
| Rated active power (kW) | 315kW |
| Rated power (HP) | 422HP |
| Chemical resistance | Chemical resistance (circuit board coating – IEC60721-3-3 3S2 3C2) |
| Customs Tariff Number | 85371091 |
| Order code / Manufacturer SKU | FR-CC2-H315K-60 |
| Manufacturer product status | Commercialized |
| Equivalent to | FRCC2H315K60 |
| Compliant with standard(s) | IEC60721-3-3 (3S2; 3C2) |
