Visão geral

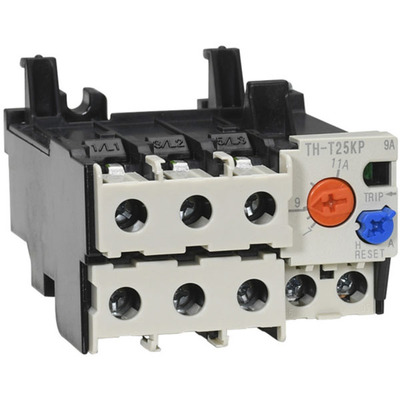

Este relé de sobrecarga térmica da série TH-T da Mitsubishi Electric é projetado para proteção contra sobrecarga O/L (overload) em sistemas trifásicos (3P).
Com uma faixa de ajuste de corrente de disparo de 7A a 11A, o dispositivo oferece flexibilidade para diversas aplicações industriais. Possui conexões por borne parafuso com proteção contra contato acidental.
Inclui contatos auxiliares configurados como 1 contato Normalmente Aberto (NA) e 1 contato Normalmente Fechado (NF), facilitando a integração em circuitos de controle e sinalização.
Principais recursos
- Relé de sobrecarga térmica (TOR)
- 3 polos (3P)
- Ajuste de corrente de disparo: 7A a 11A
- 1 contato NA
- 1 contato NF
- Conexões por borne parafuso com proteção contra toque
- Grau de proteção IP20
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-T |
| Funções | Relé de proteção contra sobrecarga térmica (TOR) |
| Corrente nominal | Faixa de ajuste de corrente de disparo de 7A a 11A |
| Tipo de conexão | Conexões por borne parafuso com proteção contra toque |
| Polos | 3 polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP20 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-T259A |
Documentos
Este relé é um componente de proteção térmica equivalente ao modelo TH-T259A.
Entre em contato para saber mais.
