Visão geral

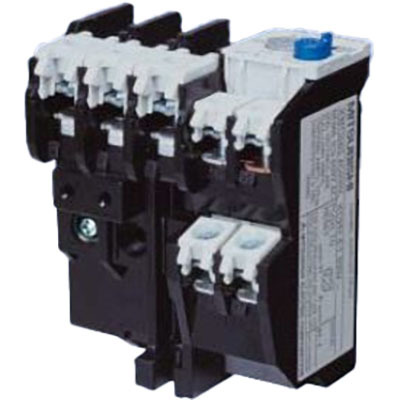

Relé de proteção contra sobrecarga térmica (TOR) com 3 elementos aquecedores, oferecendo proteção contra sobrecarga e falha de fase. Este modelo da série TH-N da Mitsubishi Electric não utiliza aletas de resfriamento e é projetado para aplicações que exigem segurança e confiabilidade.
Com uma faixa de ajuste de corrente de 2.8A a 4.4A, o relé possui 3 polos e contatos auxiliares configurados como 1 Normalmente Aberto (NA) e 1 Normalmente Fechado (NF). A conexão é feita por meio de bornes tipo parafuso com proteção de dedo, garantindo a segurança durante a instalação e manutenção.
Principais recursos
- Relé de proteção contra sobrecarga térmica (TOR)
- 3 elementos aquecedores (proteção contra sobrecarga + falha de fase)
- Sem aletas de resfriamento
- 3 polos (3P)
- Faixa de ajuste de corrente de 2.8A a 4.4A
- 1 contato NA e 1 contato NF auxiliares
- Conexões por bornes parafuso com proteção de dedo
- Grau de proteção IP20
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi Electric |
| Função Principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-N |
| Funções | Relé de proteção contra sobrecarga térmica (TOR) |
| Design | 3 elementos aquecedores (proteção contra sobrecarga + falha de fase) sem aleta de resfriamento |
| Corrente nominal | Faixa de ajuste de corrente de 2.8A…4.4A |
| Tipo de conexão | Conexões por bornes parafuso com proteção de dedo |
| Polos | 3 Polo(s) |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP20 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N20CXHZKPUL3.6A |
| Em conformidade com padrão(ões) | cULus UL Listado |
Documentos
Este produto é um relé de sobrecarga térmica da linha TH-N da Mitsubishi Electric.
Entre em contato para mais informações.
