Motor Spindle Mitsubishi Electric SJ-V7.5-03ZT(M) – 7.5kW, 1500RPM, 35Nm c/ Encoder Absoluto
Este motor spindle série SJ-V da Mitsubishi Electric é projetado para aplicações de alta velocidade e precisão em máquinas operatrizes. Possui um eixo reto e um encoder absoluto tipo 2 integrado, que garante feedback de posição de alta resolução.
Com potência nominal de 7500W (7.5kW) e torque nominal de 35Nm, este motor opera na classe de tensão de 200Vac e atinge uma velocidade rotacional nominal de 1500rpm, com uma velocidade máxima de 12000rpm. O rolamento de alta velocidade e a massa de inércia moderada são características que contribuem para seu desempenho.
A montagem é realizada através de uma flange de 204x204mm com fixação por pés, e o grau de proteção é IP44, tornando-o adequado para ambientes industriais. A faixa de temperatura ambiente para operação é de 0 a +40°C.
Principais recursos
- Motor Spindle com eixo reto
- Encoder absoluto tipo 2 integrado
- Rolamento de alta velocidade
- Classe de tensão 200Vac
- Potência nominal 7.5kW
- Torque nominal 35Nm
- Velocidade rotacional nominal 1500rpm
- Montagem com flange 204x204mm e pés
- Grau de proteção IP44
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor Spindle |
| Projeto | Eixo reto com encoder absoluto tipo 2 e rolamento de alta velocidade, inércia média |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 7500W / 7.5kW |
| Velocidade de rotação | 1500rpm 12000rpm (máxima) |
| Torque | 35Nm nominal |
| Momento de inércia | 0.0245kg.m2 (245kg.cm2) |

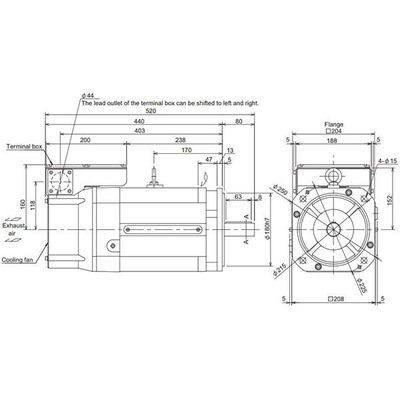

| Modo de montagem | Flange 204x204mm com montagem por pés |
| Grau de proteção | IP44 |
| Dimensões | A264mm x L230mm x P520mm |
| Altura líquida (mm) | 264 mm |
| Largura líquida (mm) | 230 mm |
| Profundidade líquida (mm) | 520 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 980 N |
| Código de pedido / SKU do fabricante | SJ-V7.5-03ZT(M) |
| Status do produto do fabricante | Descontinuado |
| Benefícios | Motores Spindle de alta performance. Uma vasta gama de motores spindle está disponível e pronta para suportar as necessidades diversificadas de máquinas operatrizes. |
Documentos
Este produto é um motor spindle da série SJ-V, da Mitsubishi Electric. O código SJ-V7.5-03ZT(M) é um SKU de fabricante específico. Observa-se que o status do produto é “Descontinuado”.
Para mais informações ou para consultar outros produtos, entre em contato conosco.
