Visão geral
Este motor spindle da série SJ-V da Mitsubishi Electric é uma solução de alta performance projetada para aplicações em máquinas-ferramentas. Possui um eixo reto integrado com um tipo de feedback absoluto (encoder) para detecção precisa de posição e fase Z, garantindo controle otimizado.
Equipado com rolamentos de alta velocidade e fixação frontal, este motor oferece robustez para operações contínuas. A tensão de alimentação na classe de 200Vca e a potência de saída nominal de 3700W (3.7kW) o tornam adequado para uma ampla gama de tarefas industriais que demandam eficiência e confiabilidade.
Com velocidade rotacional nominal de 3000rpm e torque nominal de 7Nm, este motor spindle é uma peça chave para a diversificação e otimização das necessidades em centros de usinagem e outras máquinas-ferramentas de alta exigência.
Principais recursos
- Eixo reto com encoder absoluto embutido
- Rolamentos de alta velocidade com fixação frontal
- Detecção de fase Z
- Motores spindle de alta performance
- Ampla gama de motores spindle disponíveis
- Prontos para suportar necessidades diversificadas de máquinas-ferramentas
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor spindle |
| Projeto | Eixo reto, encoder absoluto embutido tipo 1, rolamento de alta velocidade, fixação frontal, detecção de fase Z, inércia média |
| Tensão de alimentação (CA) | Classe 200Vca |
| Potência ativa nominal (kW) | 3700W / 3.7kW |
| Velocidade de rotação | 3000rpm / 15000rpm (máxima) |
| Torque | 7Nm nominal |
| Momento de inércia | 0.00675kg.m² (67.5kg.cm²) |

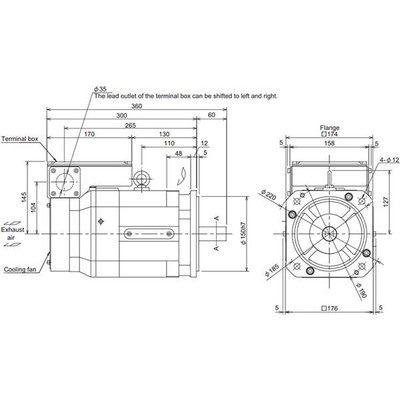

| Modo de montagem | Montagem por flange 174x174mm |
| Grau de proteção | IP44 |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 490 N |
| Código de pedido / SKU do fabricante | SJ-V3.7-02FZM(F) |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motores spindle de alta performance, vasta gama disponível para suportar necessidades diversificadas de máquinas-ferramentas |
Documentos
Este produto é compatível com sistemas que demandam alta precisão e desempenho em operações de spindle. Para mais informações sobre compatibilidade e possíveis substituições, consulte a documentação técnica fornecida.
Entre em contato para saber mais sobre este produto e suas aplicações.
