Visão geral
Motor de spindle com eixo reto e feedback absoluto integrado (tipo 2) da série SJ-V da Mitsubishi Electric. Oferece saída de potência constante em ampla faixa, ideal para aplicações em máquinas operatrizes que exigem alta performance.
Com potência nominal de 15kW, tensão de alimentação de 200Vac e torque nominal de 140Nm, este motor opera a uma velocidade nominal de 750rpm. O design inclui flange de 250x250mm com montagem por pés e proteção IP44, garantindo durabilidade em ambientes de operação de 0 a 40°C.
Principais recursos
- Eixo reto
- Encoder absoluto integrado (tipo 2)
- Saída de potência constante em ampla faixa
- Montagem em flange com pés
- Proteção IP44
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor de spindle |
| Projeto | Eixo reto, feedback absoluto integrado tipo 2, saída constante em ampla faixa, inércia média |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 15kW |
| Velocidade de rotação | 750rpm (6000rpm máxima) |
| Torque | 140Nm nominal |
| Momento de inércia | 0.08kg.m² (800kg.cm²) |
| Modo de montagem | Flange de 250x250mm com montagem por pés |
| Grau de proteção | IP44 |

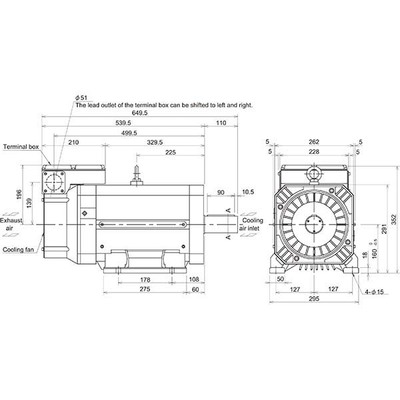

| Dimensões | A352mm x L295mm x P649.5mm |
| Altura líquida (mm) | 352 mm |
| Largura líquida (mm) | 295 mm |
| Profundidade líquida (mm) | 649.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 2940 N |
| Código de pedido / SKU do fabricante | SJ-V22-05WT(M) |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motores de spindle de alto desempenho. Uma vasta gama de motores de spindle está disponível e pronta para atender às necessidades diversificadas de máquinas operatrizes. |
Documentos
Os motores de spindle da série SJ-V da Mitsubishi Electric são projetados para alta performance e confiabilidade em diversas aplicações de máquinas operatrizes.
Entre em contato para mais informações.
