Visão geral
Motor Spindle com eixo reto e encoder absoluto integrado tipo 2. Possui rolamento de alta velocidade e pertence à série SJ-V da Mitsubishi Electric, projetado para atender às necessidades diversificadas de máquinas operatrizes com alta performance.
Com potência nominal de 22kW e tensão de alimentação na classe de 200Vac, este motor oferece um torque nominal de 118Nm e velocidade rotacional nominal de 1500rpm. A montagem é feita por flange de 250x250mm e o grau de proteção é IP44, sendo classificado para operação em temperatura ambiente de 0 a 40°C.
Principais recursos
- Eixo reto com encoder absoluto integrado tipo 2
- Rolamento de alta velocidade
- Média inércia
- Alto desempenho
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor Spindle |
| Projeto | Eixo reto com encoder absoluto integrado tipo 2, rolamento de alta velocidade, média inércia |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 22kW |
| Velocidade de rotação | 1500rpm 8000rpm (máxima) |
| Torque | 118Nm nominal |
| Momento de inércia | 0.08kg.m2 (80kg.cm2) |
| Modo de montagem | Montagem por flange de 250x250mm |
| Grau de proteção | IP44 |

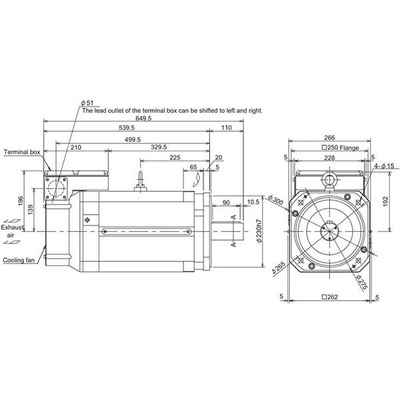

| Dimensões | A332mm x L272mm x P649.5mm |
| Altura líquida (mm) | 332 mm |
| Largura líquida (mm) | 272 mm |
| Profundidade líquida (mm) | 649.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 2940 N |
| Código de pedido / SKU do fabricante | SJ-V22-01ZT(F) |
| Status do produto do fabricante | Comercializado |
Documentos
A Mitsubishi Electric oferece uma vasta gama de motores Spindle para dar suporte às diversas necessidades de máquinas operatrizes.
Entre em contato para mais informações.
