Visão geral
Este motor de spindle com eixo reto da série SJ-V da Mitsubishi Electric integra um feedback absoluto tipo 2, oferecendo alta performance para diversas necessidades de máquinas operatrizes. Com potência nominal de 2200W (2.2kW) e torque nominal de 9.5Nm, ele opera na classe de tensão de 200Vac.
Projetado para montagem em flange de 174x174mm, o motor possui grau de proteção IP44 e velocidade de rotação nominal de 1500rpm, podendo atingir até 10000rpm. Sua construção considera a inércia média, o que é crucial para aplicações que exigem controle preciso de movimento.
O equipamento é classificado para operação em temperaturas ambientes de 0 a 40°C, garantindo confiabilidade em condições de trabalho usuais. O código do fabricante para este modelo é SJ-V2.2-01T(F).
Principais recursos
- Eixo reto com encoder absoluto integrado (tipo 2)
- Potência de 2.2kW e torque nominal de 9.5Nm
- Velocidade de rotação de 1500rpm (nominal) até 10000rpm (máxima)
- Montagem em flange de 174x174mm
- Grau de proteção IP44
- Operação em classe de tensão 200Vac
- Faixa de temperatura operacional: 0…+40 °C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / Nome da família do produto | Série SJ-V |
| Funções | Motor de spindle |
| Projeto | Eixo reto com encoder absoluto integrado tipo 2, inércia média |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 2200W / 2.2kW |
| Velocidade de rotação | 1500rpm 10000rpm (máxima) |
| Torque | 9.5Nm nominal |
| Momento de inércia | 0.007kg.m² (7kg.cm²) |

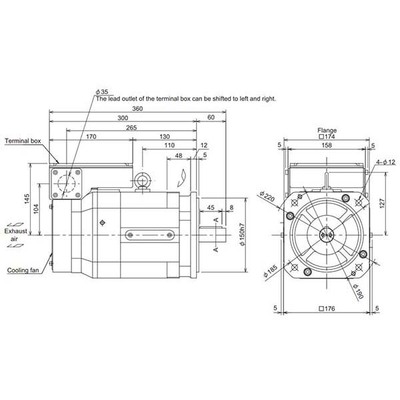

| Modo de montagem | Montagem em flange 174x174mm |
| Grau de proteção | IP44 |
| Largura líquida (mm) | 186 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 980 N |
| Código de pedido / SKU do fabricante | SJ-V2.2-01T(F) |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motores de spindle de alto desempenho. Uma vasta gama de motores de spindle está disponível e pronta para atender às necessidades diversificadas de máquinas operatrizes. |
Documentos
Este produto é um motor de spindle da série SJ-V da Mitsubishi Electric.
