## Visão geral O Motor Spindle Mitsubishi Electric SJ-4-V11-21WT(M) é um motor de eixo reto com feedback de encoder absoluto integrado, do tipo 2, projetado para saída constante em ampla faixa, pertencente à série SJ-V da Mitsubishi Electric. Possui potência nominal de 7500W / 7.5kW e opera em classe de tensão de 400Vca. O torque nominal é de 70Nm, com velocidade nominal de rotação de 750rpm. A montagem é realizada por flange de 250x250mm com fixação por pés. O grau de proteção é IP44, e o motor é classificado para operar em temperaturas ambientes de 0 a +40°C. O código de pedido, ou SKU, é SJ-4-V11-21WT(M). ### Principais recursos * Eixo reto * Encoder absoluto integrado (tipo 2) * Saída constante em ampla faixa * Série SJ-V * Potência nominal 7.5kW * Torque nominal 70Nm * Velocidade nominal 750rpm * Montagem por flange (250x250mm) com fixação por pés * Grau de proteção IP44 ### Especificações | Parâmetro | Valor | | :———————————— | :————————————————————————– | | Marca principal | Mitsubishi Electric | | Função principal | Motor servo AC | | Série / nome da família do produto | Série SJ-V | | Funções | Motor Spindle | | Projeto | Eixo reto com encoder absoluto integrado, tipo 2, saída constante em ampla faixa, inércia média | | Tensão de alimentação (AC) | Classe 400Vca | | Potência ativa nominal (kW) | 7500W / 7.5kW | | Velocidade de rotação | 750rpm 6000rpm (máxima) | | Torque | 70Nm nominal | | Momento de inércia | 0.06kg.m² (600kg.cm²) | | Modo de montagem | Flange de 250x250mm com montagem por pés | | Grau de proteção | IP44 | | Dimensões | A352mm x L295mm x P579.5mm | | Altura líquida (mm) | 352 mm | | Largura líquida (mm) | 295 mm | | Profundidade líquida (mm) | 579.5 mm | | Temperatura ambiente para operação | 0…+40 °C | | Temperatura ambiente para armazenamento | -20°C…+65 °C | | Carga radial máxima | 2940 N | | Código de pedido / SKU do fabricante | SJ-4-V11-21WT(M) | | Status do produto do fabricante | Descontinuado | ### Documentos * [Mitsubishi Electric – MELSERVO CNC MDS-D2 series – User manual.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTUvMDUvMDgvMTM1MGIzNmItYTYxMi00NjNlLWE4MGUtZWNmNzM5ZDJlMDgyL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyMENOQyUyME1EUy1EMiUyMHNlcmllcyUyMC0lMjBVc2VyJTIwbWFudWFsLnBkZiJdXQ?sha=65ac5ac141ab667a) Este produto é classificado como descontinuado pelo fabricante. Para mais informações ou para discutir suas necessidades de automação, entre em contato conosco. https://mokka-sensors.com.br/#contato
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo motor |
| Product series / family name | SJ-V series |
| Functions | Spindle motor |
| Design | straight shaft built-in absolute feedback encod. type 2 wide-range constant output medium inertia |
| Supply voltage (AC) | 400Vac class |
| Rated active power (kW) | 7500W / 7.5kW |
| Rotational speed | 750rpm 6000rpm (maximum) |
| Torque | 70Nm nominal |
| Moment of inertia | 0.06kg.m2 (600kg.cm2) |
| Mounting mode | 250x250mm flange size with foot mounting |
| Degree of protection | IP44 |

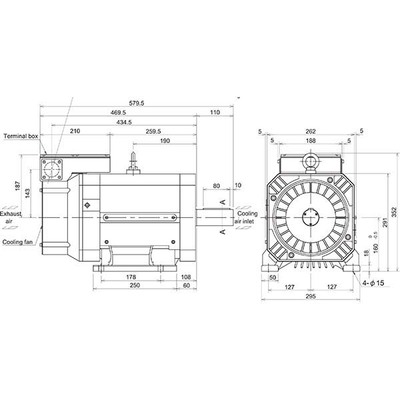

| Dimensions | H352mm x W295mm x D579.5mm |
| Net Height (mm) | 352 mm |
| Net Width (mm) | 295 mm |
| Net Depth (mm) | 579.5 mm |
| Ambient air temperature for operation | 0…+40 °C |
| Ambient air temperature for storage | -20°C…+65 °C |
| Maximum radial load | 2940 N |
| Order code / Manufacturer SKU | SJ-4-V11-21WT(M) |
| Manufacturer product status | Discontinued |
