Visão geral
Este motor Spindle da série SJ-V da Mitsubishi Electric é projetado para aplicações em máquinas-ferramenta, oferecendo alta performance e confiabilidade. Conta com eixo reto e feedback absoluto integrado, proporcionando controle preciso para diversas necessidades industriais.
Com saída nominal de 7500W (7.5kW) e torque nominal de 70Nm, o motor opera eficientemente na classe de tensão de 200Vac. Sua velocidade nominal é de 750rpm, com capacidade máxima de até 6000rpm, garantindo versatilidade em diferentes processos de usinagem.
A construção inclui uma flange de montagem de 250x250mm com fixação por pés e grau de proteção IP44, adequado para ambientes de operação entre 0 e 40°C. O design de inércia média e saída constante em ampla faixa o tornam uma solução robusta e eficiente.
Principais recursos
- Eixo reto com encoder absoluto integrado (tipo 2)
- Saída constante em ampla faixa
- Classe de tensão de 200Vac
- Flange de montagem 250x250mm com fixação por pés
- Grau de proteção IP44
- Operação em temperaturas ambientes de 0 a 40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série/Família do produto | Série SJ-V |
| Funções | Motor Spindle |
| Projeto | Eixo reto, encoder absoluto integrado tipo 2, saída constante em ampla faixa, inércia média |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 7500W / 7.5kW |
| Velocidade de rotação | 750rpm 6000rpm (máxima) |
| Torque | 70Nm nominal |
| Momento de inércia | 0.0575kg.m² (575kg.cm²) |
| Modo de montagem | Flange de 250x250mm com montagem por pés |
| Grau de proteção | IP44 |

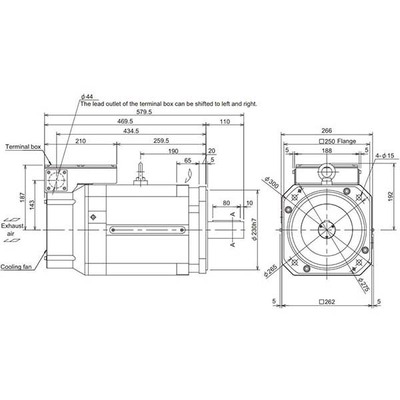

| Dimensões | A352mm x L295mm x P579.5mm |
| Altura líquida (mm) | 352 mm |
| Largura líquida (mm) | 295 mm |
| Profundidade líquida (mm) | 579.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 2940 N |
| Código de pedido / SKU do fabricante | SJ-V11-09WT(M) |
| Status do produto do fabricante | Comercializado |
Documentos
Motores Spindle de alto desempenho para atender diversas necessidades em máquinas-ferramenta.
Entre em contato para mais informações.
