Visão geral
O Motor Spindle Mitsubishi Electric SJ-V7.5-01T(M) é um motor AC servo projetado para atuar como motor spindle, caracterizado por seu eixo reto e a inclusão de um codificador (encoder) absoluto tipo 2. Este componente oferece um alto nível de feedback de posição, essencial para operações de usinagem de precisão. A unidade apresenta uma potência de saída nominal de 7500W, equivalente a 7.5kW, e um torque nominal de 35Nm, permitindo o processamento eficiente de diversos materiais.
Com uma classe de tensão de alimentação de 200Vac, o motor é compatível com fontes de energia padrão em muitas instalações industriais. Sua velocidade nominal de rotação é de 1500rpm, com uma capacidade máxima de até 8000rpm, proporcionando flexibilidade para diferentes tipos de trabalho. O design inclui uma flange de montagem de 204x204mm com opção de fixação por pés, facilitando a integração em diversas máquinas-ferramenta. O grau de proteção IP44 garante resistência contra poeira e respingos d’água, adequado para ambientes fabris.
A Mitsubishi Electric destaca que a série SJ-V oferece uma vasta gama de motores spindle de alto desempenho, prontos para suportar necessidades variadas em máquinas-ferramenta. O motor SJ-V7.5-01T(M) exemplifica esse compromisso com a qualidade e a funcionalidade, sendo uma opção robusta para aplicações exigentes.
Principais recursos
- Eixo reto com codificador absoluto integrado
- Potência nominal de 7.5kW
- Torque nominal de 35Nm
- Velocidade de rotação nominal de 1500rpm
- Grau de proteção IP44
- Montagem com flange de 204x204mm e pés
- Operação em temperatura ambiente de 0 a 40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série/Nome da família do produto | Série SJ-V |
| Funções | Motor spindle |
| Projeto | Eixo reto com codificador absoluto tipo 2 integrado, inércia média |
| Tensão de alimentação (AC) | Classe 200Vac |
| Potência ativa nominal (kW) | 7500W / 7.5kW |
| Velocidade de rotação | 1500rpm 8000rpm (máxima) |
| Torque | 35Nm nominal |
| Momento de inércia | 0.025kg.m2 (25kg.cm2) |

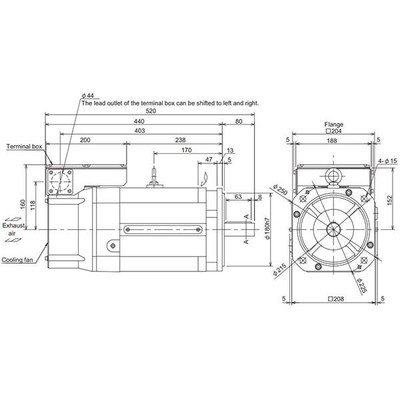

| Modo de montagem | Tamanho de flange 204x204mm com montagem por pés |
| Grau de proteção | IP44 |
| Dimensões | A269mm x L218mm x P520mm |
| Altura líquida (mm) | 269 mm |
| Largura líquida (mm) | 218 mm |
| Profundidade líquida (mm) | 520 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 1960 N |
| Código de pedido / SKU do fabricante | SJ-V7.5-01T(M) |
| Status do produto do fabricante | Descontinuado |
| Benefícios | Motores spindle de alto desempenho. Uma vasta gama de motores spindle está disponível, todos prontos para suportar necessidades diversificadas de máquinas-ferramenta. |
Documentos
Este produto é um motor spindle de alto desempenho da Mitsubishi Electric. Para informações sobre compatibilidade com sistemas específicos ou substituições, consulte a documentação técnica ou entre em contato. Para mais informações e soluções, visite nosso site em https://mokka-sensors.com.br/#contato.
