Visão geral
O motor spindle SJ-V26-01ZT(F) da Mitsubishi Electric é uma solução de alto desempenho projetada para atender às diversas necessidades de máquinas operatrizes. Equipado com eixo reto e feedback absoluto integrado do tipo 2, este motor oferece confiabilidade e precisão.
Destaca-se pela sua capacidade de alta velocidade, rolamentos de alta performance e uma classe de tensão de alimentação de 200Vac. Com potência nominal de 26kW e torque nominal de 140Nm, opera a uma velocidade nominal de 1500rpm, com capacidade máxima de 8000rpm.
Seu design robusto inclui montagem por flange de 250x250mm e grau de proteção IP44, garantindo durabilidade em ambientes industriais. A faixa de temperatura de operação de 0 a 40°C e de armazenamento de -20°C a 65°C ampliam sua aplicabilidade.
Principais recursos
- Motor Spindle com eixo reto
- Feedback absoluto integrado tipo 2
- Rolamentos de alta velocidade
- Potência nominal de 26kW
- Torque nominal de 140Nm
- Velocidade nominal de 1500rpm (máxima de 8000rpm)
- Montagem por flange de 250x250mm
- Grau de proteção IP44
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série SJ-V |
| Funções | Motor Spindle |
| Projeto | Eixo reto com feedback absoluto integrado tipo 2, rolamento de alta velocidade, inércia média |
| Tensão de alimentação (CA) | Classe 200Vac |
| Potência ativa nominal (kW) | 26kW |
| Velocidade de rotação | 1500rpm 8000rpm (máxima) |
| Torque | 140Nm nominal |
| Momento de inércia | 0.1kg.m2 (100kg.cm2) |
| Modo de montagem | Montagem por flange 250x250mm |
| Grau de proteção | IP44 |

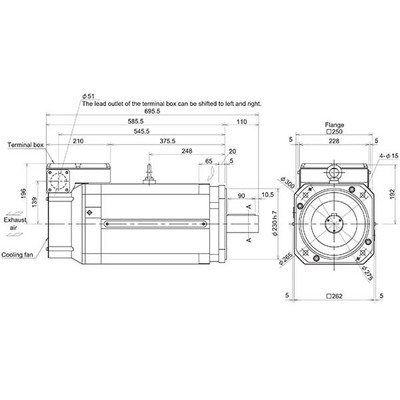

| Dimensões | A328mm x L272mm x P695.9mm |
| Altura líquida (mm) | 328 mm |
| Largura líquida (mm) | 272 mm |
| Profundidade líquida (mm) | 695.9 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 2940 N |
| Código de pedido / SKU do fabricante | SJ-V26-01ZT(F) |
| Status do produto do fabricante | Comercializado |
Documentos
Motores Spindle de alto desempenho. Uma vasta gama de motores Spindle está disponível, todos prontos para suportar as necessidades diversificadas de máquinas operatrizes.
