Visão geral
Motor Spindle com eixo reto e encoder absoluto integrado, tipo 2, com saída constante em ampla faixa da Mitsubishi Electric (série SJ-V). Possui saída nominal de 15kW e tensão de alimentação de 400Vca. O torque nominal é de 140Nm, e a velocidade nominal é de 750rpm. A montagem é por flange de 250x250mm e o grau de proteção é IP44, sendo classificado para operação em temperaturas ambientes de 0 a 40°C.
Este motor é uma solução robusta e precisa para aplicações industriais que exigem alta performance e confiabilidade. O design com eixo reto e encoder absoluto integrado garante controle exato de posição e velocidade, essencial para processos de usinagem complexos e exigentes.
Principais recursos
- Motor Spindle com eixo reto
- Encoder absoluto de feedback integrado tipo 2
- Saída constante em ampla faixa
- Potência nominal de 15kW
- Torque nominal de 140Nm
- Velocidade nominal de 750rpm
- Montagem por flange 250x250mm
- Grau de proteção IP44
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / Nome da família do produto | Série SJ-V |
| Funções | Motor Spindle |
| Projeto | Eixo reto com encoder absoluto integrado tipo 2, saída constante em ampla faixa, inércia média |
| Tensão de alimentação (AC) | Classe 400Vca |
| Potência ativa nominal (kW) | 15kW |
| Velocidade de rotação | 750rpm (6000rpm máximo) |
| Torque | 140Nm nominal |
| Momento de inércia | 0.08kg.m2 (800kg.cm2) |
| Modo de montagem | Montagem por flange 250x250mm |
| Grau de proteção | IP44 |

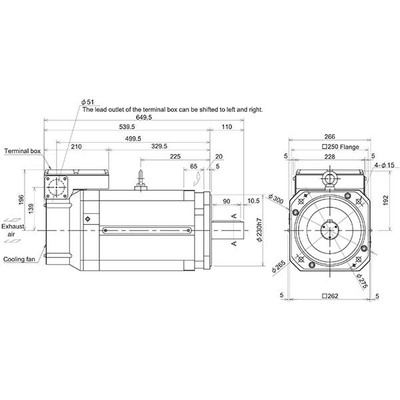

| Dimensões | A332mm x L272mm x P703.5mm |
| Altura líquida (mm) | 332 mm |
| Largura líquida (mm) | 272 mm |
| Profundidade líquida (mm) | 703.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Carga radial máxima | 2940 N |
| Código de pedido / SKU do fabricante | SJ-4-V22-16WT(F) |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é um motor Spindle da série SJ-V fabricado pela Mitsubishi Electric.
Para mais informações e suporte técnico, entre em contato conosco.
