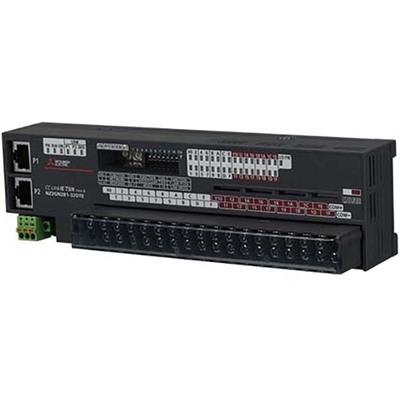

Módulo Remoto I/O Digital Combinado NZ2GN Mitsubishi Electric Módulo Remoto I/O Digital Combinado CC-Link IE TSN NZ2GN2B1-32DTE da Mitsubishi Electric com 32 pontos (16 entradas/16 saídas) digitais, tensão de 24Vcc e bornes parafusados. ## Visão geral Este módulo é uma unidade remota de entrada e saída digital combinada, projetada para instalação em painéis. Pertence à série NZ2GN da Mitsubishi Electric e opera na rede CC-Link IE TSN, oferecendo uma solução integrada para automação industrial. O módulo suporta 32 pontos de I/O, divididos em 16 entradas digitais (24Vcc, comum negativo, tipo fonte) e 16 saídas digitais (24Vcc, tipo fonte). A unidade dispõe de conexões por meio de bornes parafusados, garantindo uma fixação segura dos condutores. Sua capacidade de comunicação via CC-Link a torna uma peça fundamental em sistemas de controle distribuído, permitindo a interconexão e gerenciamento eficientes de dispositivos em redes de automação industrial. ## Principais recursos * Módulo remoto de E/S digital combinado * Comunicação via CC-Link IE TSN * Instalação em painel * 16 entradas digitais (24Vcc, comum negativo, tipo fonte) * 16 saídas digitais (24Vcc, tipo fonte) * Conexões por bornes parafusados ## Especificações | Parâmetro | Valor | | :—————————— | :———————————————- | | Marca principal | Mitsubishi Electric | | Função principal | Controlador de E/S Remoto | | Série / nome da família | Automação industrial > E/Os distribuídos Remotos > Integrado (gateway/bridge + E/Os) | | Nome da sub-linha | Série NZ2GN (padrão) | | Funções | Módulo unidade remota de entrada e saída digital combinada | | Projeto | Rede CC-Link IE TSN para instalação em painel | | Tensão de alimentação (CC) | 24Vcc | | Tipo de conexão | Conexões por borne parafusado | | Protocolo de comunicação | CC-Link | | Entradas digitais | 16 x entradas digitais (24Vcc; comum negativo; tipo fonte) | | Saídas digitais | 16 x saídas digitais (24Vcc; tipo fonte) | | Código de pedido / SKU | NZ2GN2B1-32DTE | | Status do produto no fabricante | Comercializado | | Equivalente a | NZ2GN2B132DTE | ## Documentos * [Mitsubishi Electric – CC-Link IE TSN remote I-O modules – Catalogue.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjQvMDIvMTEvMDkvMjgvMDkvN2E3OTU4M2MtYjg3OC00MmZjLTg2MDgtYzliZWE0NjBjZDM0L01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBDQy1MaW5rJTIwSUUlMjBUU04lMjByZW1vdGUlMjBJLU8lMjBtb2R1bGVzJTIwLSUyMENhdGFsb2d1ZS5wZGYiXV0?sha=7da69175699338e0) * [Mitsubishi Electric – CC-Link IE TSN remote I-O modules – Manual.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjQvMDIvMTEvMDkvMjgvNDkvYzJlMTA4MGItOThjNS00NDk1LTk2MmMtZTExODVmZDNiMDkzL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBDQy1MaW5rJTIwSUUlMjBUU04lMjByZW1vdGUlMjBJLU8lMjBtb2R1bGVzJTIwLSUyME1hbnVhbC5wZGYiXV0?sha=70f2b9c66f689a76) * [Mitsubishi Electric – CC-Link IE TSN remote I-O modules – Manual 2.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjEvMDEvMTkvMTAvMDEvNTkvZWJkMDE2MmQtZGEzMS00NzU2LThmYzktNDZhNTY2NTM3ODE0L01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBDQy1MaW5rJTIwSUUlMjBUU04lMjByZW1vdGUlMjBJLU8lMjBtb2R1bGVzJTIwLSUyME1hbnVhbCUyMDIucGRmIl1d?sha=ed24cd7458d20950) * [Mitsubishi Electric – CC-Link IE TSN remote I-O modules – Manual.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjEvMDEvMTkvMTAvMDIvMDIvOWJjNDQwMzYtMWRhYi00NTEyLWI2YjgtOGMyZjFkZTI1YzI0L01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBDQy1MaW5rJTIwSUUlMjBUU04lMjByZW1vdGUlMjBJLU8lMjBtb2R1bGVzJTIwLSUyME1hbnVhbC5wZGYiXV0?sha=8e0935f56abe985c) Este módulo é equivalente ao NZ2GN2B132DTE. [Entre em contato para mais informações](https://mokka-sensors.com.br/#contato)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Remote I/O controller |
| Product series / family name | Industrial automation > Remote distributed I/Os > Integrated (gateway/bridge + I/Os) |
| Sub-range name | NZ2GN series (standard) |
| Functions | Block type mixed/combined digital input and output remote unit module |
| Design | CC-Link IE TSN network for cabinet installation |
| Supply voltage (DC) | 24Vdc |
| Connection type | screw-clamp term. connections |
| Communication protocol | CC-Link |
| Digital inputs | 16 x digital inputs (24Vdc; negative common; Source) |
| Digital outputs | 16 x digital outputs (24Vdc; Source) |
| Order code / Manufacturer SKU | NZ2GN2B1-32DTE |
| Manufacturer product status | Commercialized |
| Equivalent to | NZ2GN2B132DTE |
