Visão geral

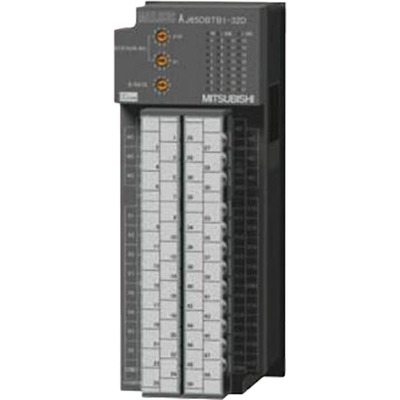

Este é um módulo de unidade remota de entrada e saída digital mista/combinada da série MELSEC-A da Mitsubishi Electric. Projetado para instalação em gabinete, este dispositivo oferece 32 pontos de I/O combinados: 16 entradas digitais e 16 saídas digitais.
As entradas digitais operam com tensão de 24Vcc, com comum positivo e resposta de 0,2ms, utilizando a configuração “Sink”. As saídas digitais também funcionam com 24Vcc, do tipo “Sink”, e apresentam baixa corrente de fuga. A conexão é realizada por meio de bornes parafusados, garantindo uma fixação segura e confiável.
O módulo possui capacidade de comunicação via CC-Link, um protocolo de rede industrial amplamente utilizado, permitindo a integração em sistemas de automação maiores. A alimentação é de 24Vcc.
Principais recursos
- Módulo de unidade remota de entrada e saída digital mista/combinada
- Formato A2C para instalação em gabinete
- 32 I/O (16 entradas digitais e 16 saídas digitais)
- Entradas digitais: 16 x 24Vcc, comum positivo, Sink, resposta de 0,2ms
- Saídas digitais: 16 x 24Vcc, Sink, baixa corrente de fuga
- Conexões por bornes parafusados
- Capacidade de comunicação CC-Link
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Controlador de I/O remoto |
| Série / família de produtos | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-A > Unidades de I/O (remotas) |
| Nome da sub-linha | Série MELSEC-A |
| Funções | Módulo de unidade remota de entrada e saída digital mista/combinada |
| Design | Formato A2C para instalação em gabinete |
| Tensão de alimentação (CC) | 24Vcc |
| Tipo de conexão | conexões por bornes parafusados |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 16 x entradas digitais (24Vcc; comum positivo; Sink; resposta de 0,2ms) |
| Saídas digitais | 16 x saídas digitais (24Vcc; Sink; tipo de baixa corrente de fuga) |
| Código de pedido / SKU do fabricante | AJ65DBTB1-32DT1 |
| Status do produto do fabricante | Descontinuado |
| Equivalente a | AJ65DBTB132DT1 |
Documentos
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – Open Field Network CC-Link compatible products – Catalogue.pdf
- Mitsubishi Electric – Open Field Network CC-Link compatible products – Catalogue.pdf
Este produto é equivalente ao AJ65DBTB132DT1.
